Polarizačný digitálny mikroskop MAGUS Pol D800 LCD
Kód: 83041
|
|
|
|
Podrobný popis

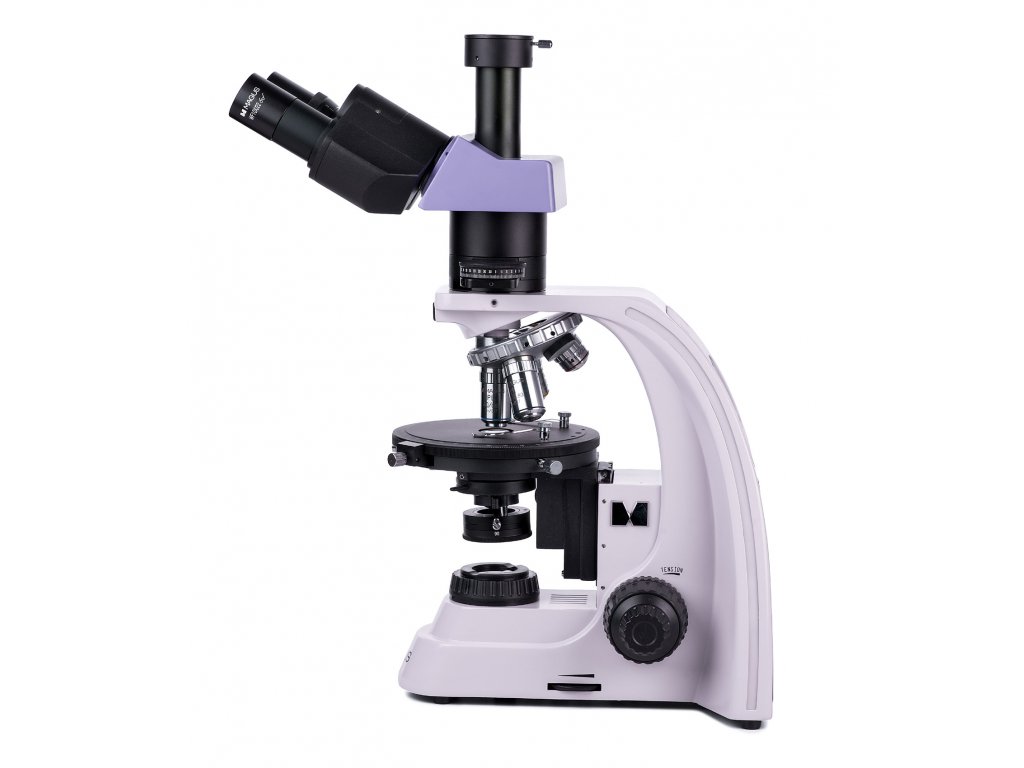

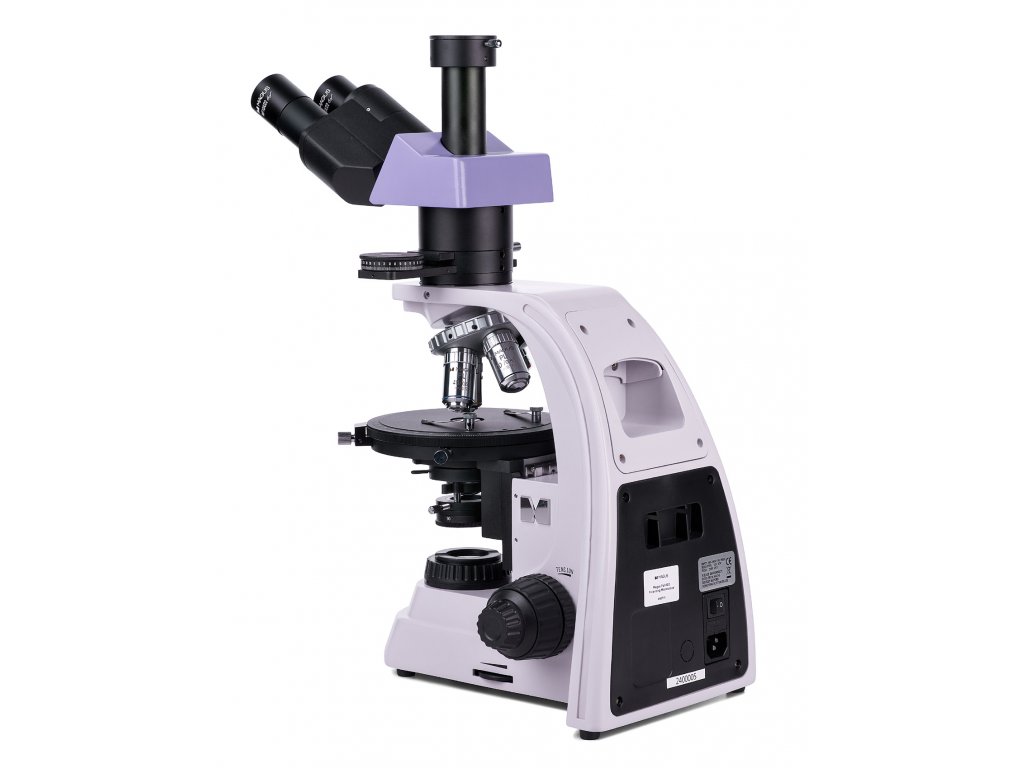

Digitálny, polarizačný mikroskop MAGUS Pol D800 LCD
S fotoaparátom a monitorom. Zväčšenie: 40-600x. Trinokulárna hlavica, rovinné achromatické objektívy. Osvetlenie prechádzajúcim svetlom, zdroj svetla – 30 W halogénová žiarovka, Köhlerovo osvetlenie. Bertrandova šošovka a kompenzátory
Digitálny mikroskop MAGUS Pol D800 LCD je určený na štúdium anizotropných geologických, biologických a polymérnych vzoriek v polarizovanom a prechádzajúcom svetle. Polarizačný mikroskop na vytvorenie obrazu využíva dvojlom anizotropnej vzorky. Rovinne polarizované svetlo sa pri prechode anizotropným preparátom rozdelí na dva lúče a zmení rovinu polarizácie. Analyzátor privádza kmitanie lúčov do rovnakej roviny a osi, čím dochádza k deštruktívnej a konštruktívnej interferencii medzi oboma vlnoplochami. Jasný, vysoko kontrastný obraz mení farbu pri otáčaní pracovným stolíkom. Mikroskop disponuje objektívmi bez vnútorného pnutia. V medziľahlom tubuse sa nachádza analyzátor a Bertrandova šošovka. K dispozícii je tiež slot pre kompenzátory. Polarizačný mikroskop je ideálny v oblasti kryštalografii, petrografii, mineralógii, súdnom lekárstve, medicíne a ďalších vedných odboroch.
Digitálny fotoaparát mikroskopu
MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Digitálny fotoaparát disponuje 8 Mpx snímačom. Po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K 3840x2160 px. Po pripojení cez Wi-Fi dosahuje kvalita obrazu Full HD 1920x1080 px. Digitálna kamera využíva rozhranie HDMI na priame pripojenie k monitoru, televízoru alebo projektoru, pričom nemusí byť pripojený k počítaču. Rozhranie HDMI zaisťuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát sa dá pripojiť k počítaču cez Wi-Fi alebo USB 3.0. Video sa zaznamenáva rýchlosťou 30 snímok za sekundu. Fotoaparát kombinuje vysokú rýchlosť snímania - počet snímok za sekundu s veľkou šírkou pásma HDMI, čo zaisťuje živý obraz, plynulý záznam bez sekania a žiadne oneskorenie medzi snímkami. Pri maximálnom rozlíšení ponúka kamera dobre prekreslený obraz, plynulo sa pohybujúce objekty a zobrazenie bez oneskorenia.
Monitor LCD
Monitor MAGUS MCD40 je vhodný pre použitie s vizualizačnými systémami mikroskopov MAGUS, zobrazuje snímky v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Monitor LCD podporuje fotoaparáty MAGUS 4K HDMI. Jeho uhlopriečka je 13,3" a spolu s matricou IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Reprodukcia farieb sa nemení ani keď sa pozeráte na monitor pod iným uhlom. Displej môžete umiestniť na sklopný stojan na stôl alebo poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.
Hlavica digitálneho mikroskopu
Trinokulárna hlavica s rovinnými achromatickými objektívmi s korekciou na nekonečno vlastní namontované zariadenia na snímanie digitálneho obrazu v trinokulárnom tubuse. Gombík pre voľbu dráhy svetla okulára/fotoaparátu umožňuje nasmerovať svetelný lúč buď do digitálneho fotoaparátu, alebo do tubusu okulára. Dioptrie si môžete nastaviť na ľavom tubuse. Do revolverového nosiča objektívov môžete súčasne umiestniť až päť objektívov. Súčasťou balenia sú 4 objektívy. Do voľného slotu môžete umiestniť prídavný objektív pre dosiahnutie väčšieho zväčšenia. Konštrukcia revolverového nosiča objektívov je umiestnená smerom od pozorovateľa, takže budete vidieť objektívy vložené do optickej dráhy. Môžete si tak pri svojej práci pohodlne položiť ruky na stôl. Sloty revolverového nosiča objektívov sú vystredené tak, aby sa vyrovnala optická os objektívu a mikroskopu.
Objektívy polarizačného mikroskopu
Rovinné achromatické objektívy s korekciou na nekonečno sú špeciálne navrhnuté pre pozorovanie v polarizovanom svetle. Optika bez vnútorného pnutia zabezpečuje, že dvojlom pochádza zo skúmaného preparátu, a nie z optických prvkov. Objektívy sú navrhnuté na použitie s krycími sklíčkami s hrúbkou 0,17 mm. Koaxiálne gombíky hrubého a jemného zaostrenia sa nachádzajú v spodnej časti základne mikroskopu na oboch stranách. Môžete si tak položiť ruky na stôl a zaujať pri pozorovaní uvoľnenú polohu. Nastavenie zaostrenia je plynulé a ľahké. Konštrukcia zaostrovacieho mechanizmu umožňuje rýchle nastavenie mikroskopu po zmene skúmaného preparátu. Preto je na pravej strane umiestnený aretačný gombík hrubého zaostrenia, pričom tuhosť hrubého zaostrenia sa dá nastaviť otáčaním krúžku, ktorý sa nachádza na ľavej strane.
Pracovný stolík mikroskopu
Pracovný stolík sa dá otáčať o 360°, čo umožňuje sledovať zmenu farby preparátu, keď sú polarizátor a analyzátor v skríženej orientácii. Stupnica na stolíku má odstupňovanie uhla otáčania. Pomocou nóniovej stupnice bude vaše meranie s presnosťou 0,1°. Pracovný stolík sa dá vystrediť prostredníctvom dvoch skrutiek, pretože analýza anizotropného objektu v polarizovanom svetle vyžaduje presné zarovnanie osi otáčania stolíka s optickou osou mikroskopu.
Zdroj svetla digitálneho mikroskopu
Halogénové žiarovky vyžarujú svetlo s teplým tónom farby, ktorý tak nezaťažuje oči ani pri dlhej práci. Zdrojom osvetlenia je 30 W žiarovka, ktorá poskytuje dostatočný jas pre pozorovanie s objektívmi so zväčšením od 4x do 100x, ktoré sa používajú pri mikroskopii vo svetlom poli a v polarizovanom svetle. Köhlerovo osvetlenie je k dispozícii s nastaviteľnou poľnou clonou, vystredeným a výškovo nastaviteľným Abbeovým kondenzorom, apertúrnou clonou a otočnou pomocnou šošovkou s NA=1,25. Polarizátor sa dá otáčať v rozsahu 0–360°, s vyznačenými štyrmi uhly natočenia, a to 0°, 90°, 180° a 270°. Analyzátor sa otáča o 360°. Nóniová stupnica na analyzátore umožňuje presné meranie uhla. Nastavenie Köhlerovho osvetlenia zvyšuje kvalitu obrazu vzorky, dosiahnete maximálne rozlíšenie na každom objektíve a rovnomerné osvetlenie zorného poľa bez stmavnutia na okrajoch. Pozorovaný objekt bude ostro zaostrený a artefakty obrazu budú odstránené.
Štúdium vzoriek v polarizovanom svetle
V medziľahlom tubuse je umiestnený analyzátor a Bertrandova šošovka, ktorý obsahuje aj slot pre kompenzátory. Analyzátor je vložený do svetelnej dráhy umožňujúcej pozorovanie objektov v polarizovanom svetle. Pri otáčaní polarizátora a analyzátora dochádza k zmenám uhla polarizácie. Vzájomne kolmej polohe dosiahnete nastavením oboch filtrov do polohy „0“. Pri otáčaní stojana digitálneho mikroskopu sa v závislosti od uhla polarizácie svetlo odrazí od povrchu vzorky rôznym spôsobom. Bertrandova šošovka sa využíva na konoskopické štúdie. Kompenzátory sú určené na zvýšenie kontrastu vzoriek so slabým dvojlomom.
Príslušenstvo k zakúpeniu
K dispozícii je rada príslušenstva, ktorý je špeciálne navrhnutá pre polarizačný digitálny mikroskop MAGUS Pol D800 LCD. Na štúdium preparátov s veľkosťou až 0,22 µm je možné využiť prídavné objektívy. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre vám pomôžu plne využiť potenciál častejšie používaného objektívu. Digitálny fotoaparát, ktorý prenáša obraz z mikroskopu na monitor, ukladá súbory a disponuje softvérom, ktorý umožňuje meranie vzoriek v reálnom čase. Kalibračné sklíčko na meranie objektov je možné kombinovať s okulárom so stupnicou alebo softvérom fotoaparátu.
Vlastnosti mikroskopu:
✓ Štúdium anizotropných vzoriek v polarizovanom a prechádzajúcom svetle✓ Výkonný 30 W halogénový zdroj prechádzajúceho svetla, ktorý poskytuje jasné prirodzené svetlo
✓ Bertrandova šošovka pre konoskopiu a ortoskopiu, kompenzátory a Köhlerovo osvetlenie
✓ Trinokulárna hlava s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; rozdelenie lúča 100:0 a 0:100
✓ Rovinné achromatické objektívy bez vnútorného pnutia eliminujú falošné optické efekty
✓ Pohodlné vyrovnanie slotov revolverového nosiča objektívov a pracovného stolíka
✓ Otočný kruhový pracovný stolík s noniovou stupnicou na presné meranie uhlov
✓ Široký sortiment voliteľného príslušenstva
Vlastnosti fotoaparátu:
✓ Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI✓ Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
✓ Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
✓ 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
✓ Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok
✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

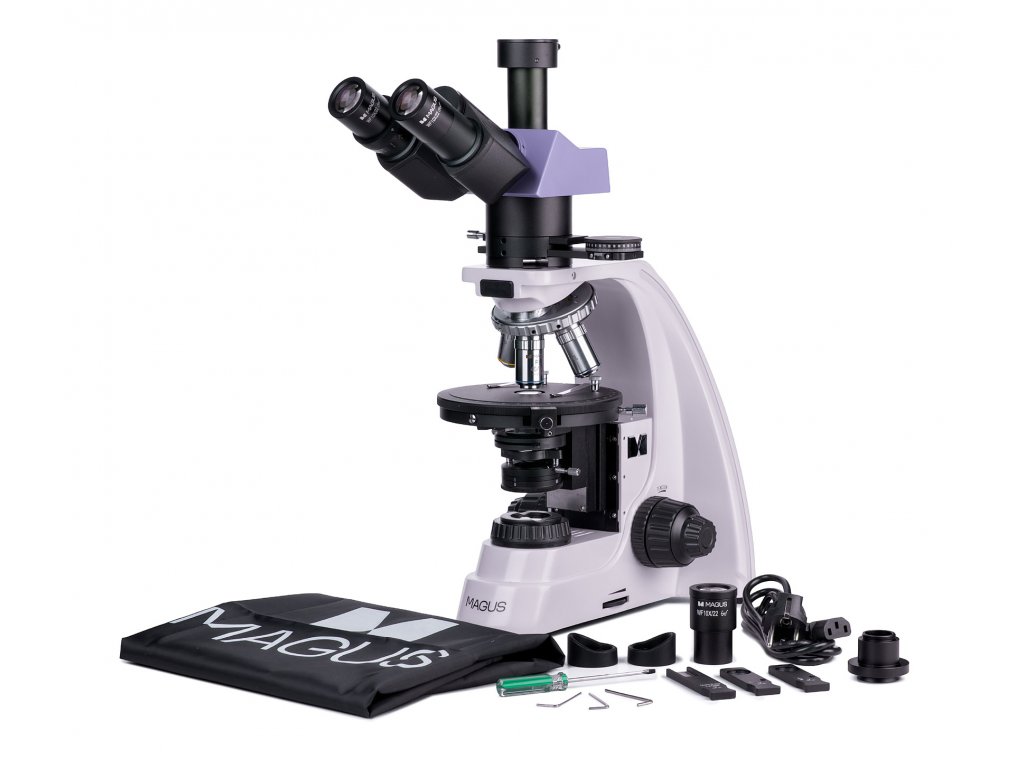

Obsah balenia:
✓ Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB mys, pamätová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V /1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)✓ LCD monitor MAGUS MCD40
✓ Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
✓ Trinokulárna hlavica
✓ Medziľahlý tubus s Bertrandovou šošovkou, analyzátorom a slotom pre kompenzátor
✓ Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 21 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ 10x/22 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
Možnosť zakúpiť:
✓ 10x/22 mm okulár so zameriavacím krížom✓ 12,5x/14 mm okulár (2 ks)
✓ 15x/15 mm okulár (2 ks)
✓ 20x/12 mm okulár (2 ks)
✓ 25x/9 mm okulár (2 ks)
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,4 WD 8,8 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčné: PL 100x/1,25 (odpružený, olejová imerzia) WD 0,36 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm
✓ Mechanický pracovný stolík
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Polarizačné mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 17.25 kg |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Obsahuje kondenzor: | Áno |
| ? Typ svetelného zdroja: | Halogénové svetlo |
| ? Umiestnenie svetelného zdroja: | spodné |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| Typ: | Polarizačný digitálny mikroskop |
| Hubica: | Siedentopf |
| Uhol sklonu hlavy: | 30° |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10х/22 mm, odstav źrenicy wyjściowej: 10 mm; 10х/22 mm zo skalą (*opcjonalnie: 10x/22 mm z krzyżem, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinné achromatické s korekciou na nekonečno: bez vnútorného pnutia: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*voliteľne: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olejová imerzia); PL 100x/0,8 (suchý)); parfokálna výška 45 mm, určené pre prácu s krycími sklíčkami s hrúbkou 0,17 mm |
| Revolverový nosič: | Pre 5 objektívov, možnosť vystredenia |
| Pracovná vzdialenosť: | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olejová imerzia)); 2,02 (100x (suchý))mm |
| Medzipupilárna vzdialenosť (IPD): | 48 — 75mm |
| Stolík: | Ø150mm |
| Pracovný stolík: | Otáčacia hlava 360°, s vystredením, odstupňovanie uhla otáčania po 1°; noniová stupnica na meranie uhlov s presnosťou 0,1° |
| Dioptrická korekcia okulára, dioptrií: | ±5 (na ľavom tubuse) |
| Kondenzor: | Abbeov kondenzor NA 1,25 s nastaviteľnou apertúrnou clonou a otočná šošovka objektívu Clona nastaviteľná apertúrna clona, nastaviteľný kondenzor s irisovou clonou |
| Zaostrenie: | Koaxiálne, hrubé ostrenie (21 mm, 39,8 mm/kruh, s aretačným gombíkom a gombíkom pre nastavenie tuhosti) a jemné ostrenie (0,002 mm) |
| S osvetlením: | Halogénové |
| Regulácia jasu: | Áno |
| Napájanie: | 220±22 V, 50 Hz, AC sieť |
| Druh svetelného zdroja: | Halogénová žiarovka: 12V/30W |
| Teplotný rozsah fotoaparátu: | 5...+35 °C |
| Typ používateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Polarizátor: | So značkami 0°, 90°, 180°, 270° na stupnici; otočný o 360 ° |
| Medziľahlý tubus: | Vstavaný analyzátor s otáčaním 0–360°; noniová stupnica na meranie uhlov s presnosťou 0,1°; Bertrandova šošovka; slot pre inštaláciu kompenzátorov |
| Kompenzátor: | λ kompenzátor; λ/4 kompenzátor; kremenný klin |
| Možnosti použitia: | Laboratórna/lekárska |
| Metódy pozorovania: | Svetlé pole, polarizácia |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Snímač: | Sony Exmor/Starvis CMOS |
| Megapixely: | 8 |
| Maximálne rozlíšenie: | 3840x2160px |
| Veľkosť snímača: | 1/1,2" (11,14x6,26 mm) |
| Rozmer pixelu: | 2.9x2.9mkm |
| Konektory rozhrania: | Wi-Fi, HDMI 1,4, USB 3.0 |
| Pamäťová karta SD: | Až 32 GB |
| Možnosť pripojenia ďalších zariadení: | Myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivosť na svetlo: | 1028 mV s 1/30 s |
| Pomer signálu k šumu: | 0,13 mV pri 1/30 s |
| Expozičný čas: | 0,14 ms – 1000 ms |
| Záznam videa: | Áno |
| Snímková frekvencia: | (počet snímok za sekundu) pri rozlíšení 30 @ 3840х2160 (HDMI), 30 @ 1920х1080 (Wi-Fi), 30 @ 3840х2160 (USB 3.0)fps |
| Miesto montáže: | Trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát: | *.jpg, *.tif |
| Formát videozáznamov: | *.h264/*.h265, *.mp4 |
| Spektrálny rozsah: | 380–650nm (vstavaný IR filter) |
| Typ uzávierky: | ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Softvér: | HDMI: vstavané; USB: MAGUS View |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" alebo väčší displej |
| Telo: | CNC zliatina hliníka |
| Napájanie fotoaparátu: | DC adaptér 12 V, 1 A |
| Špecifikácia napájacieho AC adaptéra vstup: | Napätie AC 100–240 V, 50/60 Hz; výstup: napätie DC 12 V/1 A |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50 °C |
| Rozsah prevádzkovej vlhkosti: | 30-80 % |
| Rozmery balenia: | 43.1x27.1x63cm |
| Hmotnosť: | 14.5kg |
