Metalurgický trinokulárny mikroskop MAGUS Metal V700
Kód: 82902
|
|
|
|
Podrobný popis

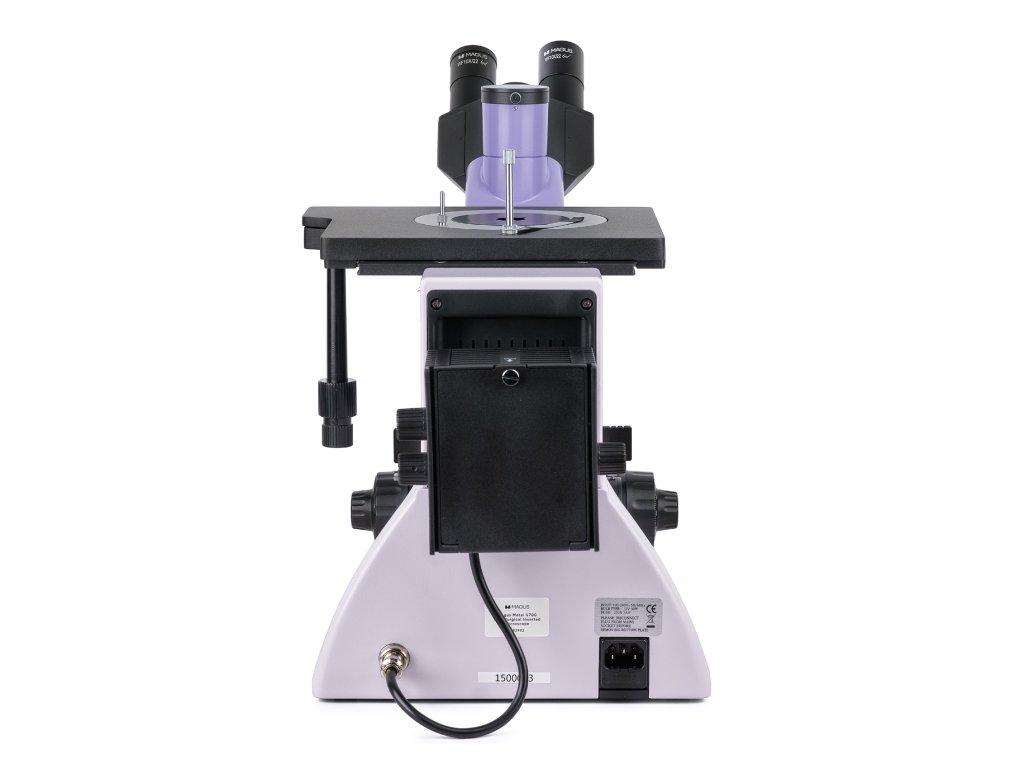

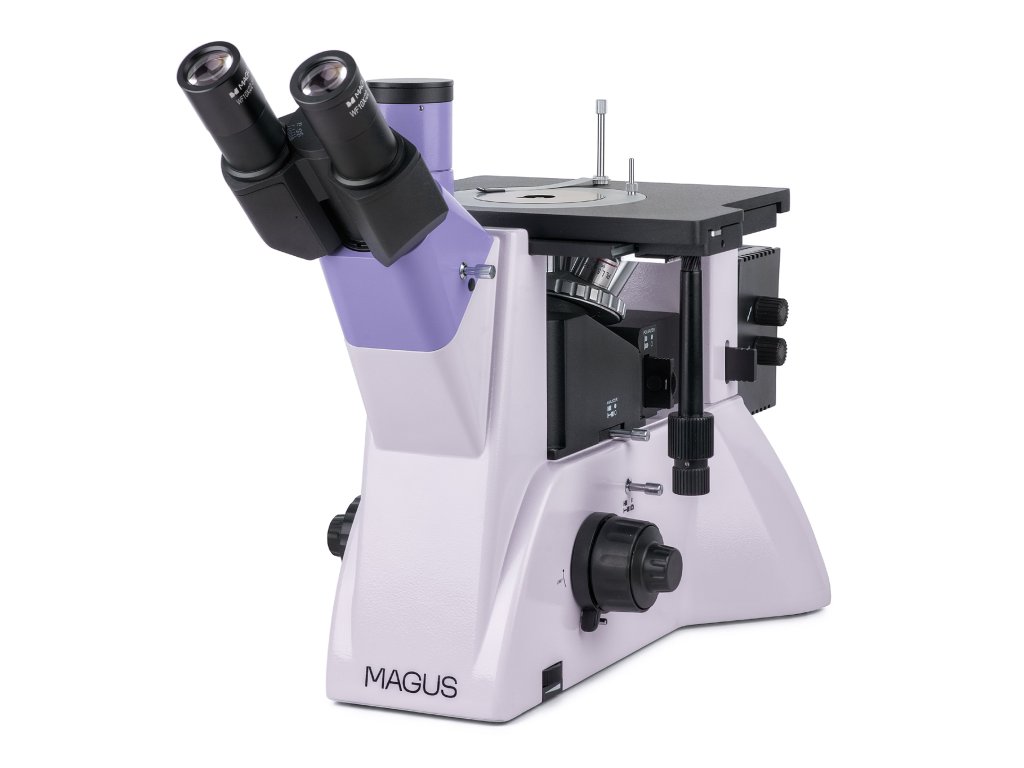

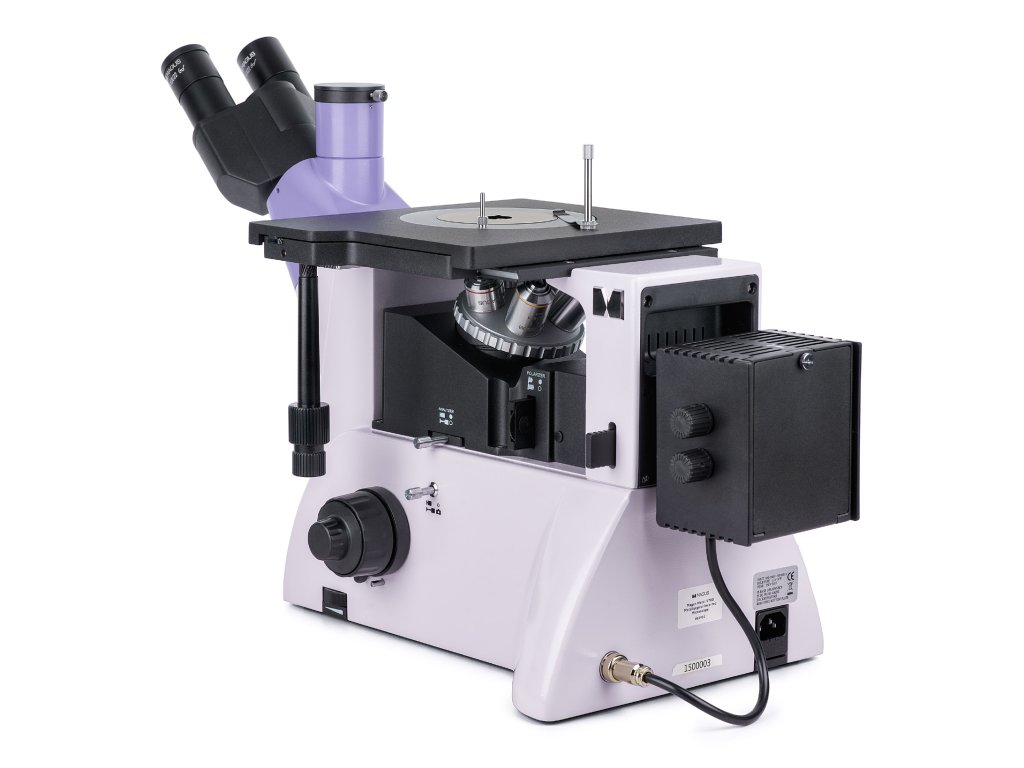

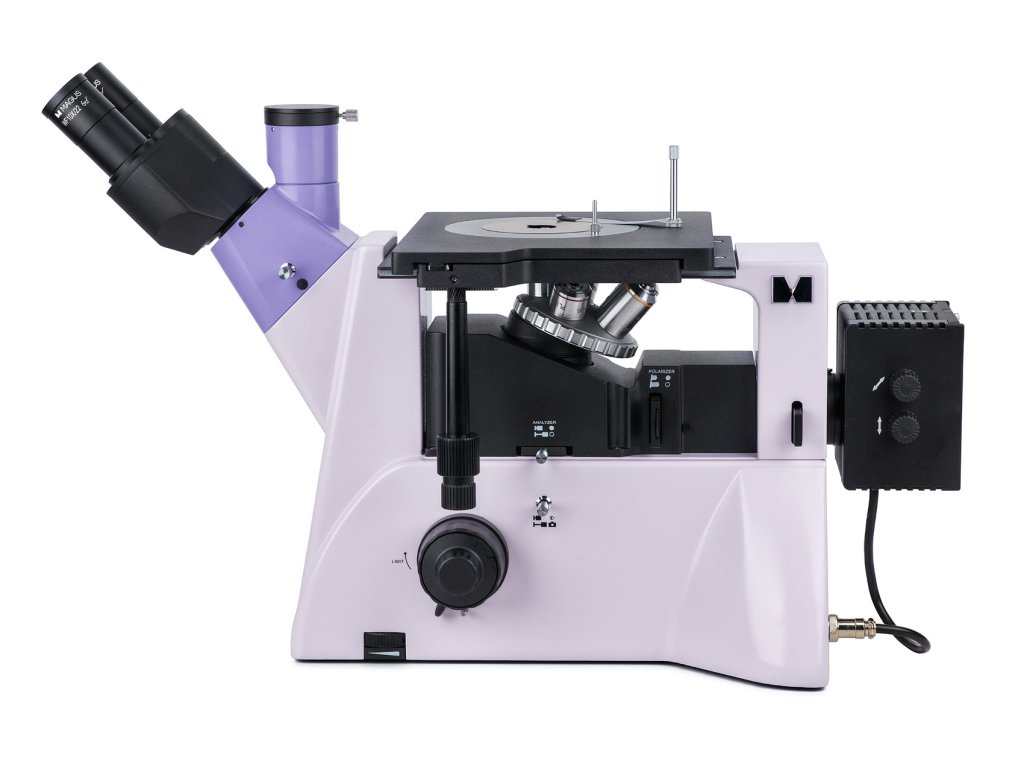

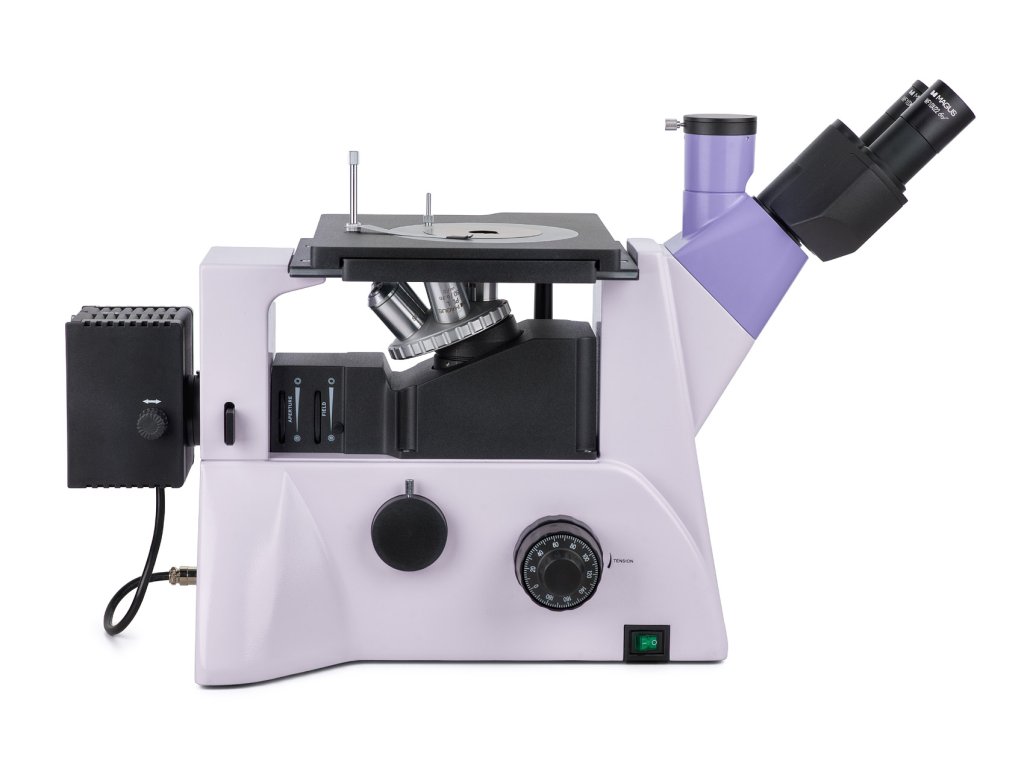

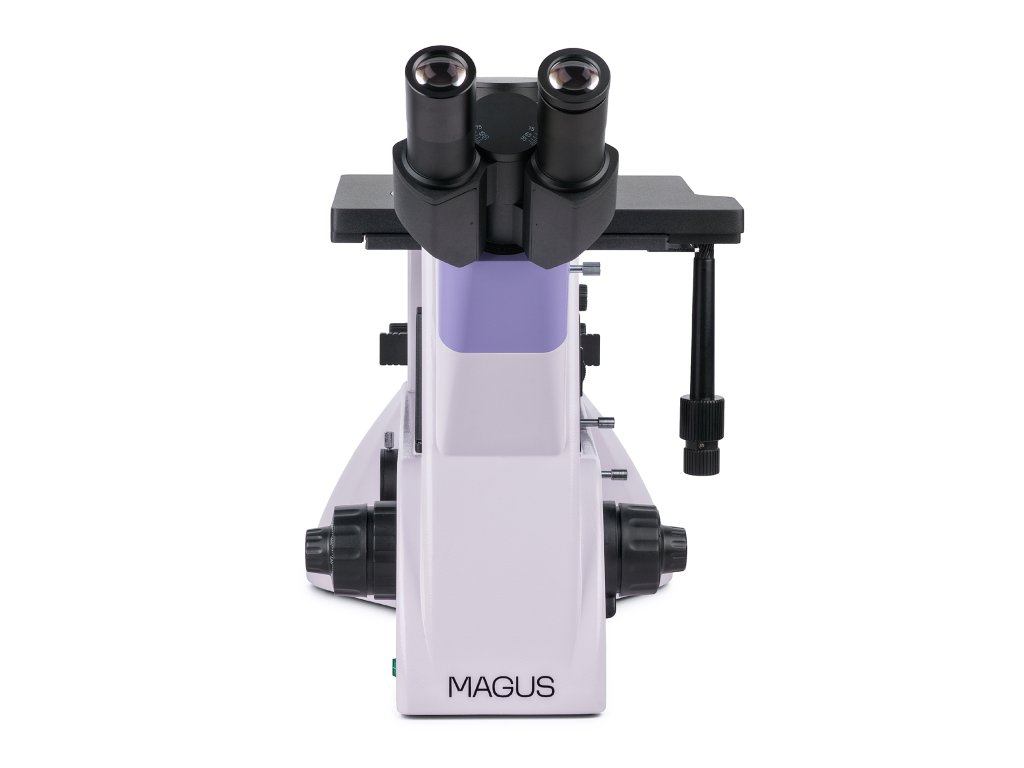

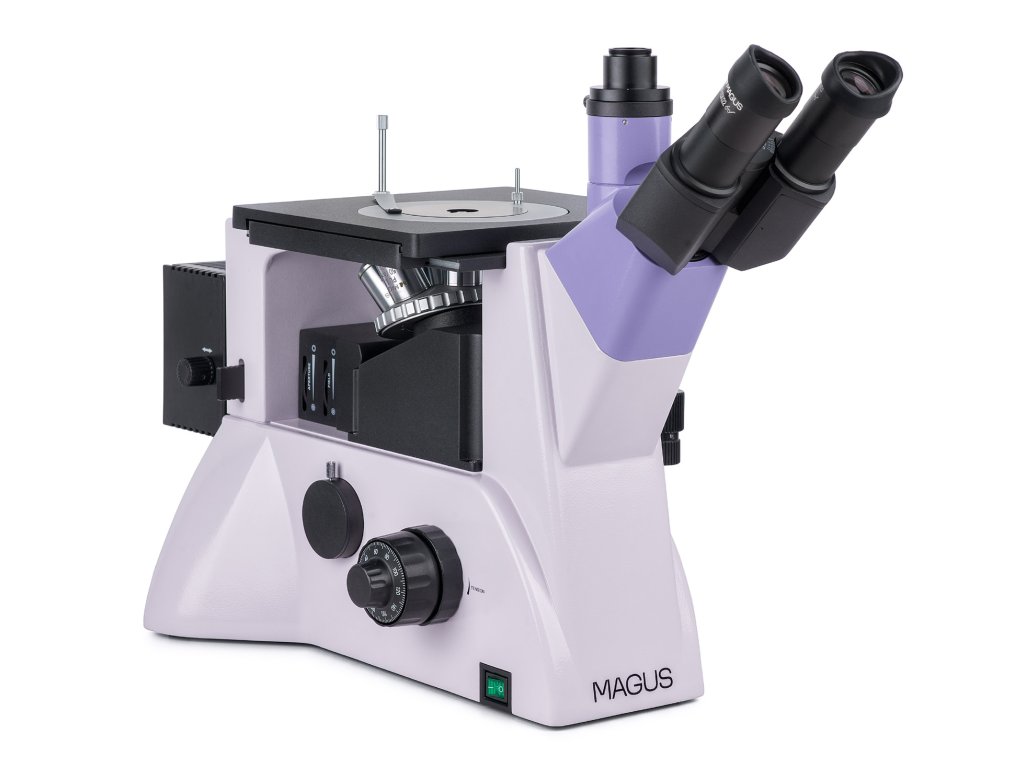

Metalurgický inverzný mikroskop MAGUS Metal V700
Zväčšenie: 50-1000х. Trinokulárna hlava, rovinné achromatické objektívy s korekciou na nekonečno, 30 W halogénová osvetľovacia sústava pre pozorovanie v odrazenom svetle
Inverzný mikroskop MAGUS Metal V700 je skvelý na skúmanie mikroštruktúry kovov, polovodičov a zliatin v odrazenom svetle. Na pracovný stolík môžete uchytiť vzorky do hmotnosti až 2 kg, ale spodok vzorky musí mať rovný povrch. Zvyšné časti vzorky nie je nutné opracovávať. Môžu mať akýkoľvek tvar. Môžete nim vykonávať skúmanie vo svetlom poli a v polarizovanom svetle, ak si zakúpite dodatočné príslušenstvo. Disponuje bočným portom pre umiestnenie digitálneho fotoaparátu, trinokulárnym tubusom a je vhodný pre širokú škálu laboratórnych a výrobných skúmaní.
Optika mikroskopu

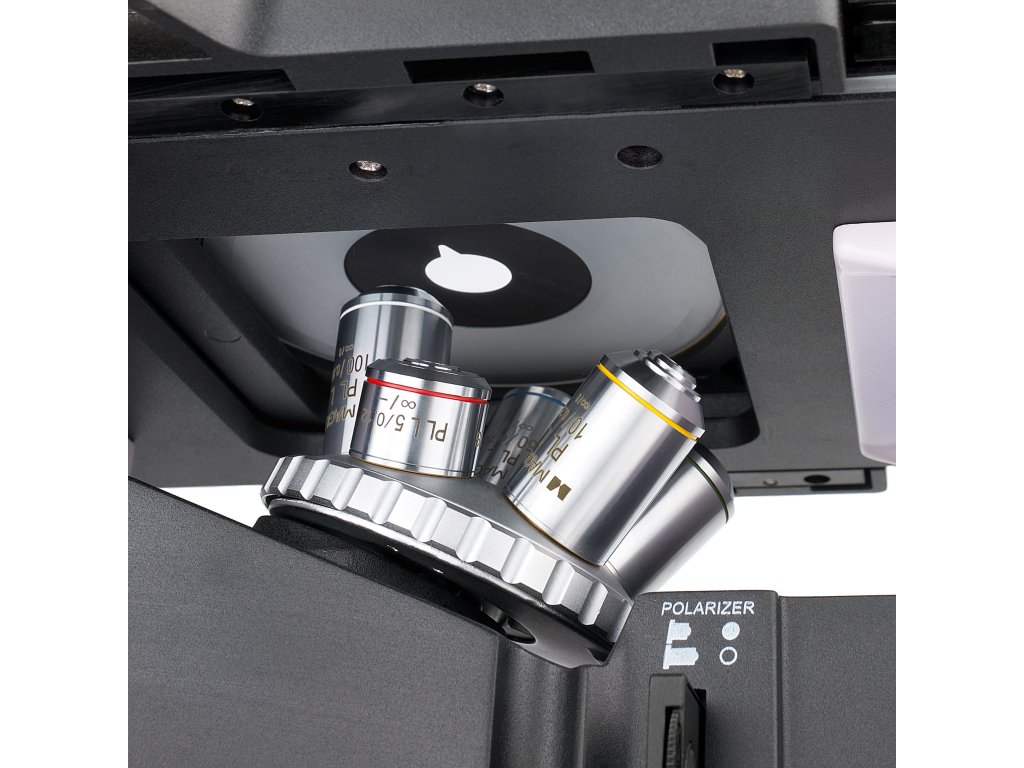

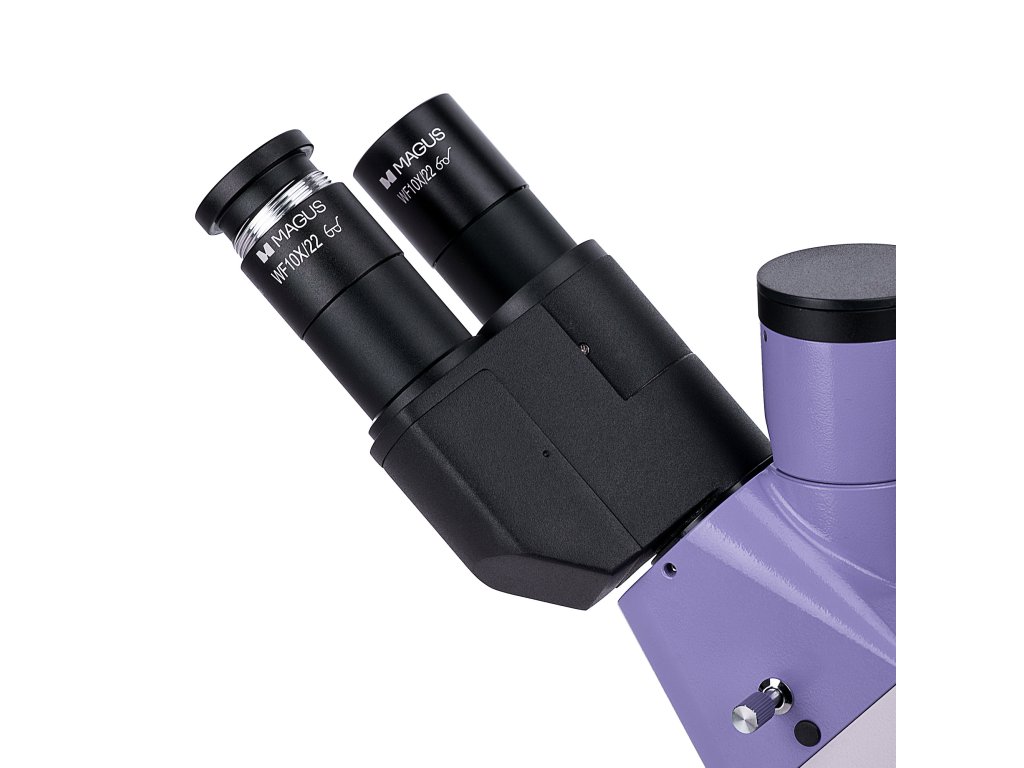

Metalurgický mikroskop disponuje trinokulárnou hlavicou so špeciálnej konštrukcie. Vďaka nej si môžete polohu okulárov nastaviť, a to otáčaním o 180 °. Digitálny fotoaparát sa umiestňuje do bočného portu pre fotoaparát, ktorý sa nachádza na tele mikroskopu. Monitor sa montuje do trinokulárneho tubusu na hlave mikroskopu. Svetelný lúč sa môže deliť na tele 100:0/0:100 a na trinokulárnej hlave 80:20. Revolverový nosič objektívov je umiestnený pod skúmanou vzorkou a vlastní 5 slotov pre objektívy. Všetky objektívy sa nachádzajú vo výbave mikroskopu (PL L5x/0,12 WD 26,1 mm, PL L10х/0,25 WD 20,2 mm, PL L20х/0,40 WD 8,80 mm, PL L50х/0,70 WD 3,68 mm a PL L100x/0,85 (suchý) WD 0,40 mm). Objektívy sú achromatické s korekciou na nekonečno s dlhou pracovnou vzdialenosťou. Objektívy si môžete zamieňať nemusíte pri práci používať len tie čo sa nachádzajú v balení. V základnej konfigurácii mikroskop ponúka zväčšenie od 50x do 1000x. Môžete ho zvýšiť pridaním zakúpených objektívov.
Osvetlenie inverzného mikroskopu

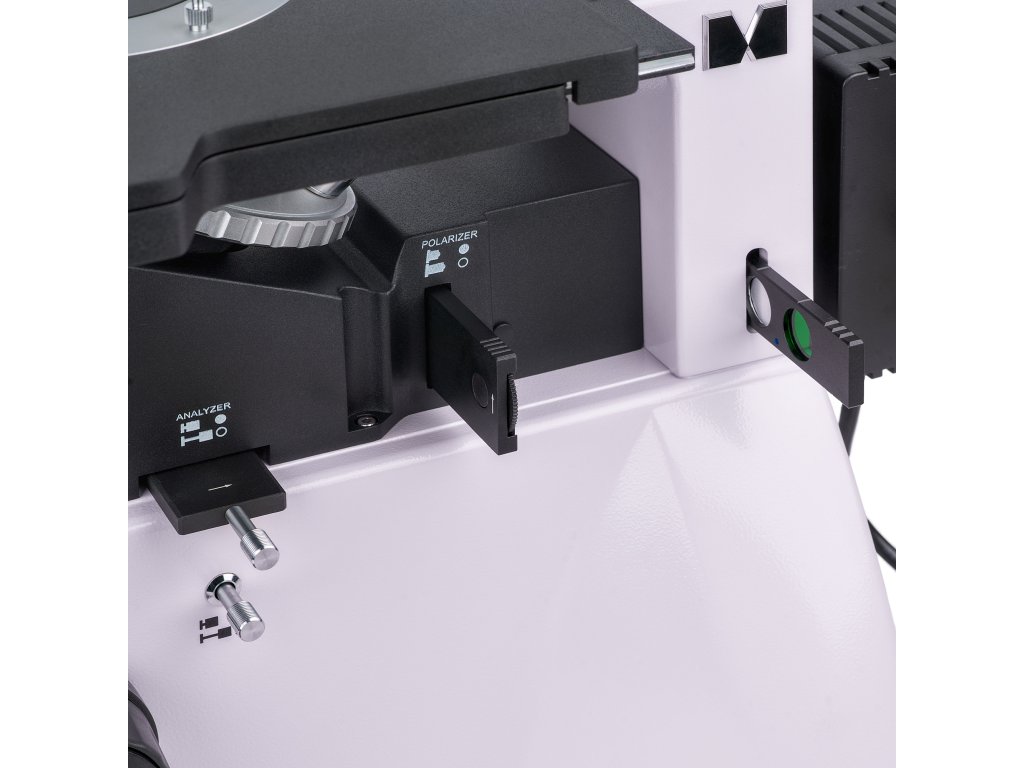

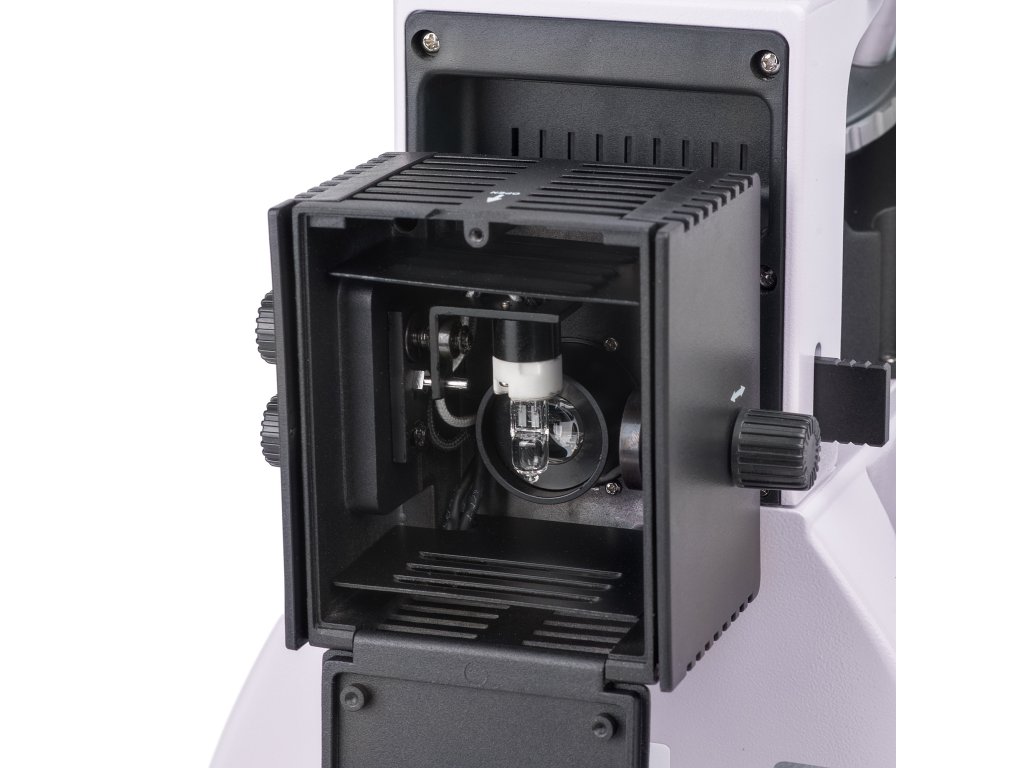

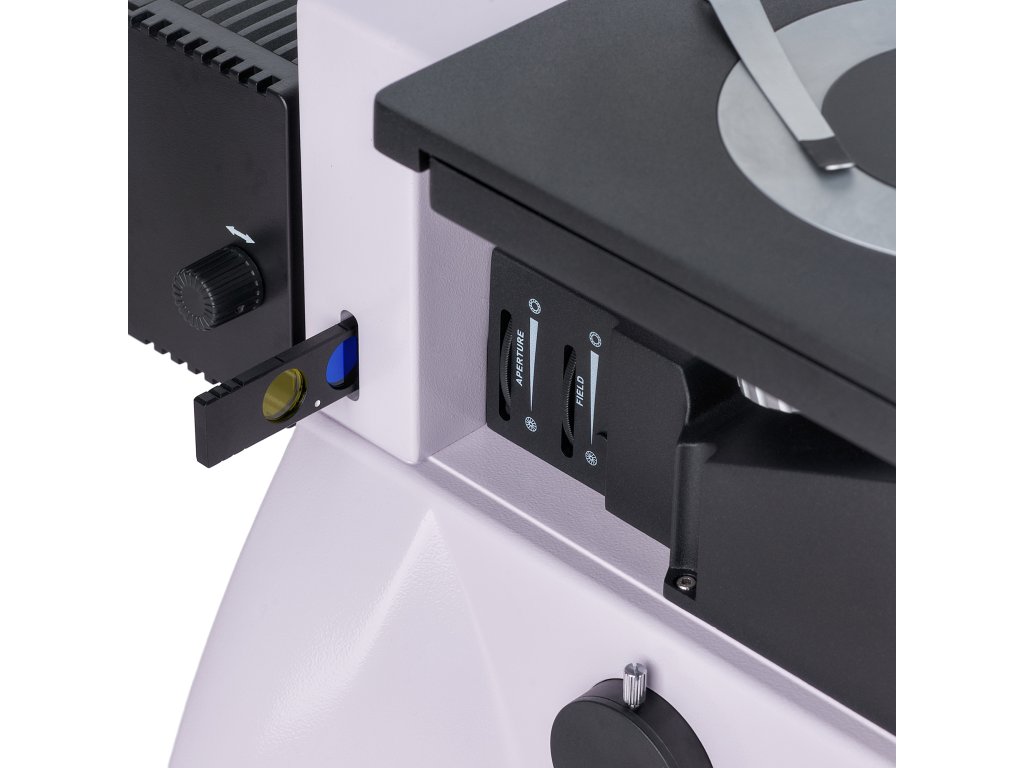

Zdrojom osvetľovacej sústavy pre pozorovanie v odrazenom svetle je 30 W halogénová žiarovka s možnosťou nastavenia jasu. Osvetľovacie teleso sa napája zo zdroja elektrického napätia. Zaisťuje dostatočný jas pre pozorovanie so všetkými objektívmi priloženými v balení pomocou techník mikroskopie vo svetlom poli alebo polarizačnej mikroskopie. Môžete si tiež nastaviť Köhlerove osvetlenie. Zdroj svetla sa dá vystrediť pozdĺž troch osí. Na zmenu farebného podania v mikroskopickej fotografii môžete použiť farebné filtre. K dispozícii je polarizačné zariadenia – analyzátor a polarizátor – ktoré sa dajú odobrať.

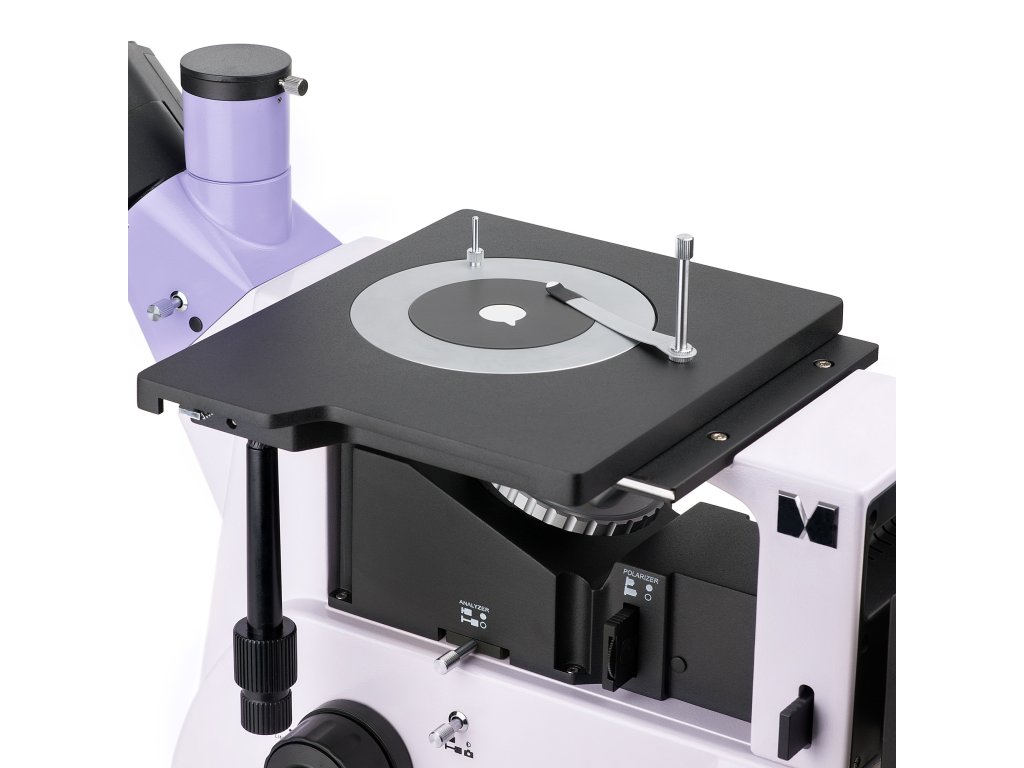

Pracovný stolík a zaostrovací mechanizmus

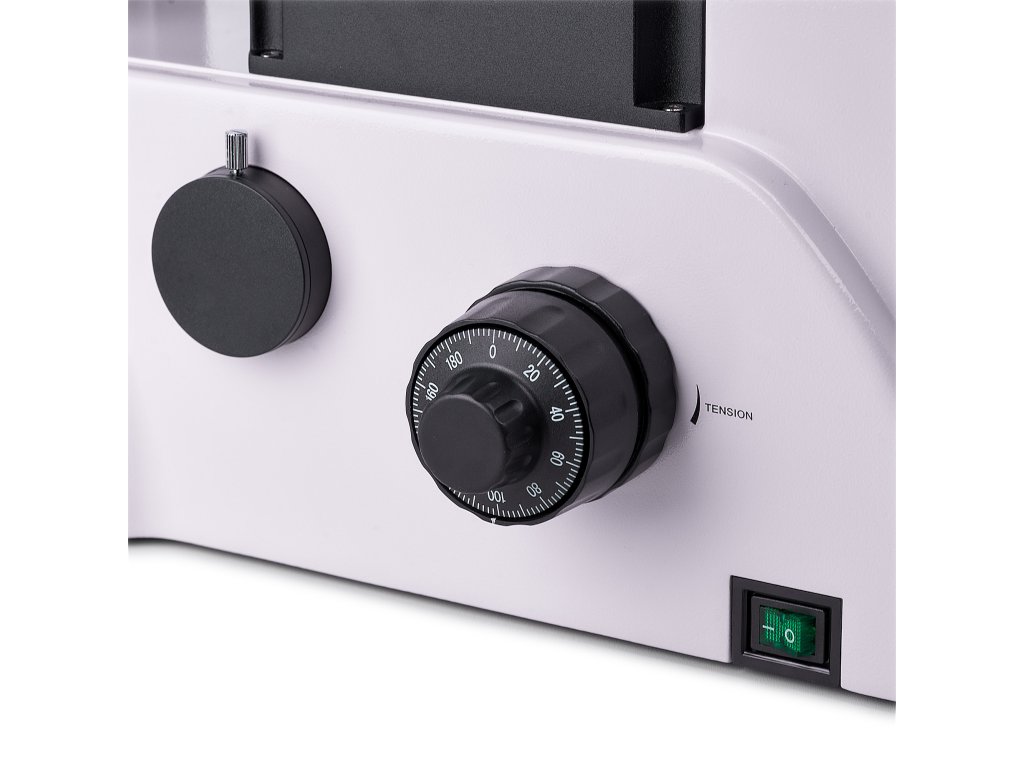

Kruhová doska pracovného stolíka s otvorom s priemerom 10 mm, 20 mm alebo 30 mm je vložená do stolíka. Vzorky sa upevňujú za pomoci držiaka vzoriek. Pracovný stolík je dostatočne veľký 242x200 mm a pohybuje sa spolu s pripevneným preparátom pozdĺž dvoch osí. Ostrosť obrazu si nastavíte prostredníctvom gombíkov pre hrubé a jemné zaostrenie. S gombíkom môžete nastaviť aj tuhosť hrubého zaostrenia a k dispozícii je aj aretačný gombík.
Príslušenstvo k zakúpeniu
Zakúpením ďalšieho príslušenstva môžete mikroskop MAGUS Metal V700 využiť na maximum. Môžete si zaobstarať okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.
Vlastnosti:
✓ Štúdium veľkých a ťažkých vzoriek pomocou mikroskopických techník vo svetlom poli a polarizačná mikroskopia; mala by sa opracovať iba jedna strana vzorky✓ Veľký pracovný stolík, kruhové otočné dosky stolíka s otvormi s priemerom 10 mm, 20 mm a 30 mm
✓ Trinokulárnu hlavica je možné počas inštalácie otočiť o 180°
✓ Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárnu hlavu s rozdelením lúčov 80/20 alebo na telo mikroskopu s rozdelením lúčov 100/0 alebo 0/100
✓ Pozorovanie v odrazenom svetle, zdroj svetla – 30 W halogénová žiarovka s nastaviteľným jasom
✓ Nastavenie Köhlerovho osvetlenia, odnímateľný analyzátor a polarizátor a zdroj svetla, ktorý je možné vystrediť
✓ Veľký výber kompatibilného príslušenstva na rozšírenie možností mikroskopu

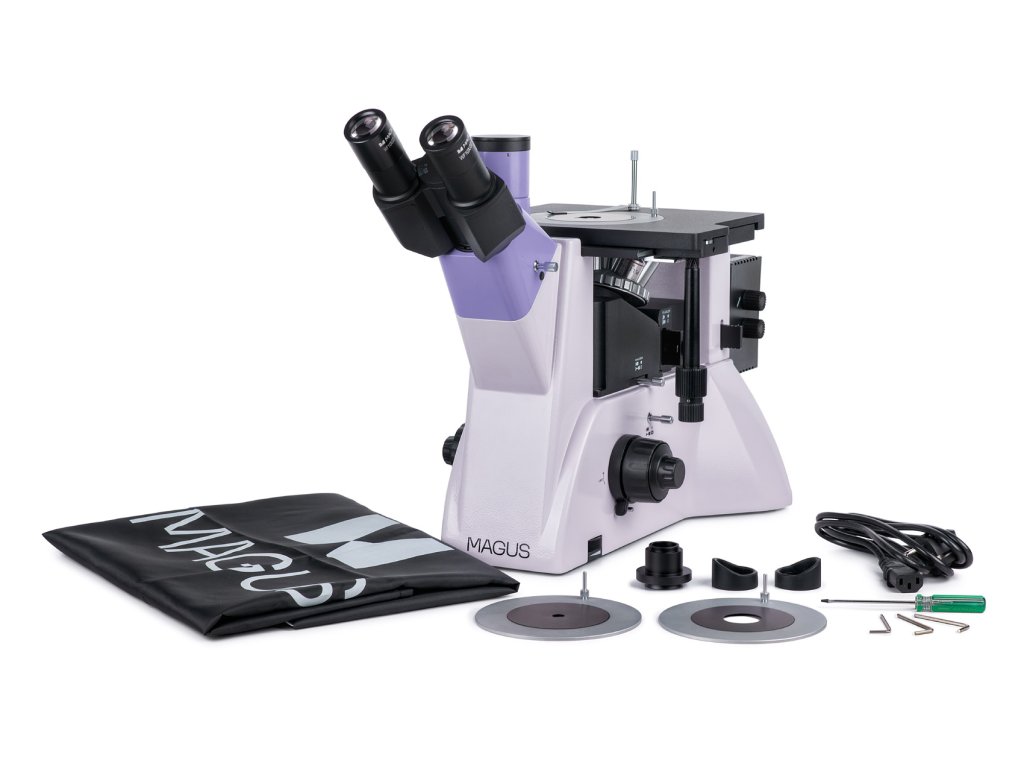

Obsah balenia:
✓ Základňa s napájacím vstupom✓ Zaostrovací mechanizmus
✓ Pracovný stolík a revolverový nosič objektívov
✓ Osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Sieťový napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
Možnosť zakúpiť:
10x/22 mm okulár so stupnicou12,5x/14 mm okulár (2 ks)
15x/15 mm okulár (2 ks)
20x/12 mm okulár (2 ks)
25x/9 mm okulár (2 ks)
Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
Digitálny fotoaparát
Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Metalurgické mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 16.5 kg |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Umiestnenie svetelného zdroja: | spodné |
| ? Zväčšenie mikroskopu: | 50 a viac |
| Typ: | Metalurgický trinokulárny mikroskop |
| Zaostrenie mikroskopu?: | hrubé a jemné |
| Typ: | Svetlo / optické, metalurgický |
| Hubica: | Siedentopf, otočná o 180 ° |
| Uhol sklonu hlavy: | 45° |
| Zväčšenie: | 50–1000x základné (*voliteľne: 50–1250/1500/2000/2500) |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinné achromatické s korekciou na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (suchý); parfokálna vzdialenosť 45 mm (*voliteľne: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Revolverový nosič: | Pre 5 objektívov |
| Pracovná vzdialenosťx: | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 — 75mm |
| Stolík: | 242x200mm |
| Zdvih stolíka pomocou zaostrovacieho mechanizmu: | 30/30mm |
| Pracovný stolík: | Dvojosý mechanický, kruhová otočná doska stolíka Ø130 mm s otvormi s priemerom Ø10 mm, Ø20 mm a Ø30 mm |
| Clona: | Vstavaná clona a pole |
| Zaostrenie: | Koaxiálne, hrubé ostrenie (s nastavením tuhosti hrubého zaostrenia as aretačným gombíkom) a jemné ostrenie (0,002 mm) |
| S osvetlení: | Halogénové |
| Typ svetelného zdroja: | 12 V/30 W |
| Regulácia jasu: | Áno |
| Napájanie x: | 220±22 V, 50 Hz, AC sieť |
| Svetelné filtre: | Zelená, modrá, žltá, matná |
| Teplotný rozsah fotoaparátu: | 5...+35 °C |
| Ďalšie vlastnosti: | Odnímateľný analyzátor a polarizátor |
| Typ používateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Možnosti použitia: | Metalurgický |
| Metódy pozorovania: | Svetlé pole, polarizácia |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Rozmery balenia: | 49.5x34.5x68cm |
| Hmotnosť: | 16,5kg |
