Metalurgický inverzný digitálny mikroskop MAGUS Metal VD700
Kód: 83036
|
|
|
|
Podrobný popis

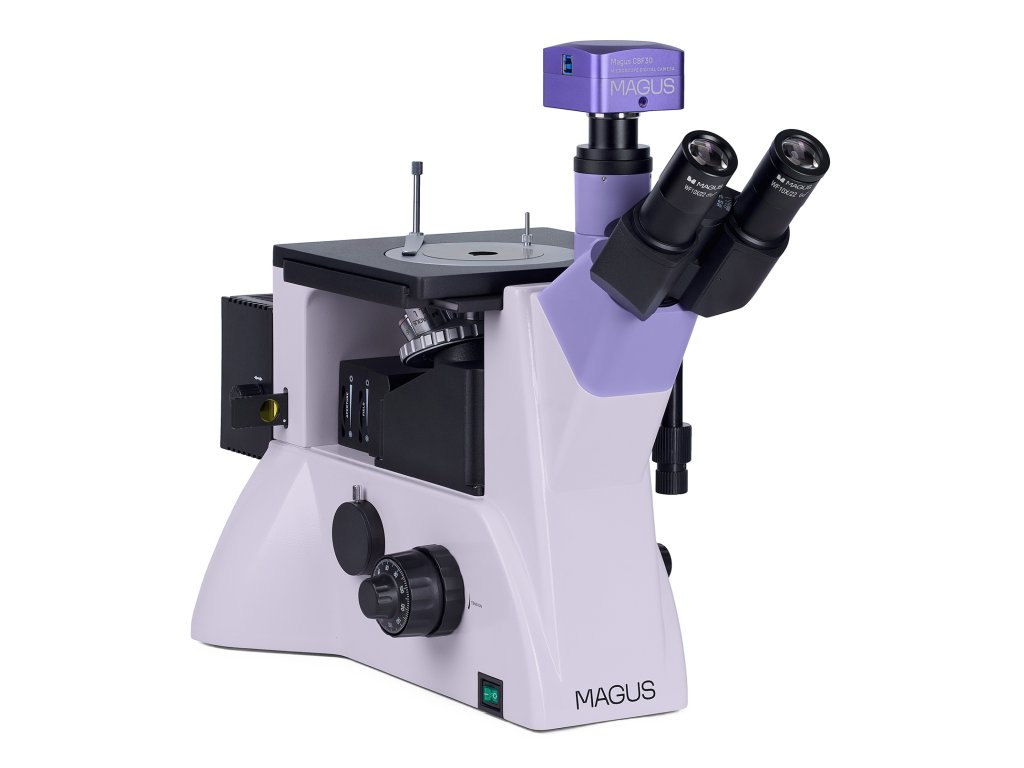

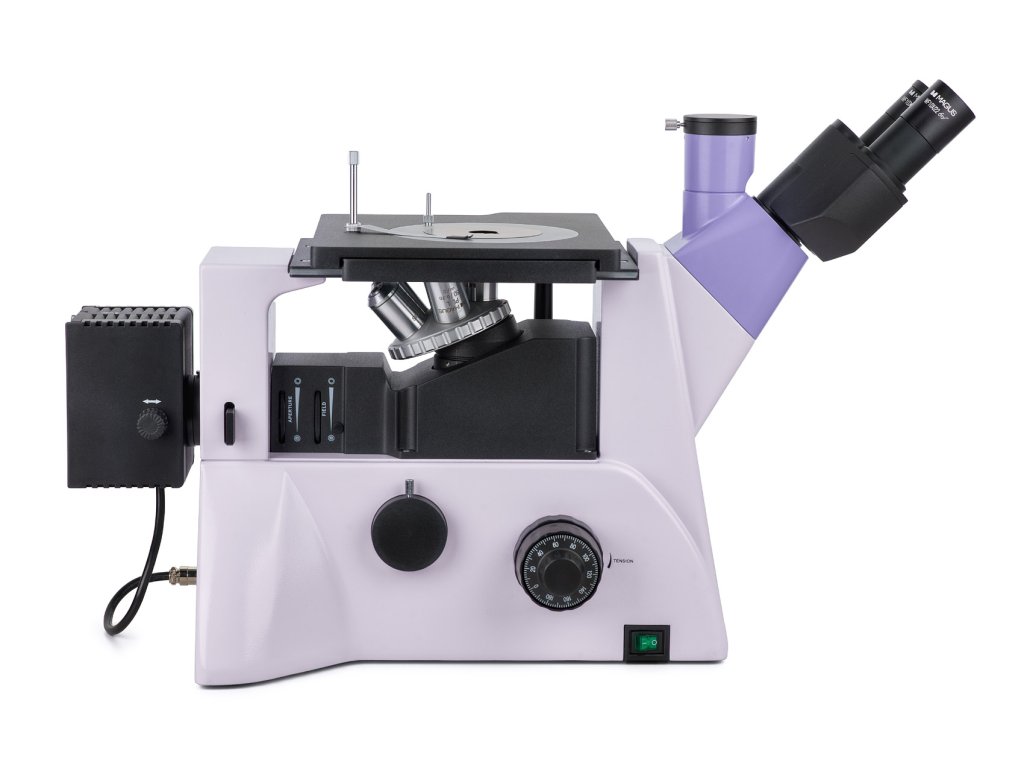

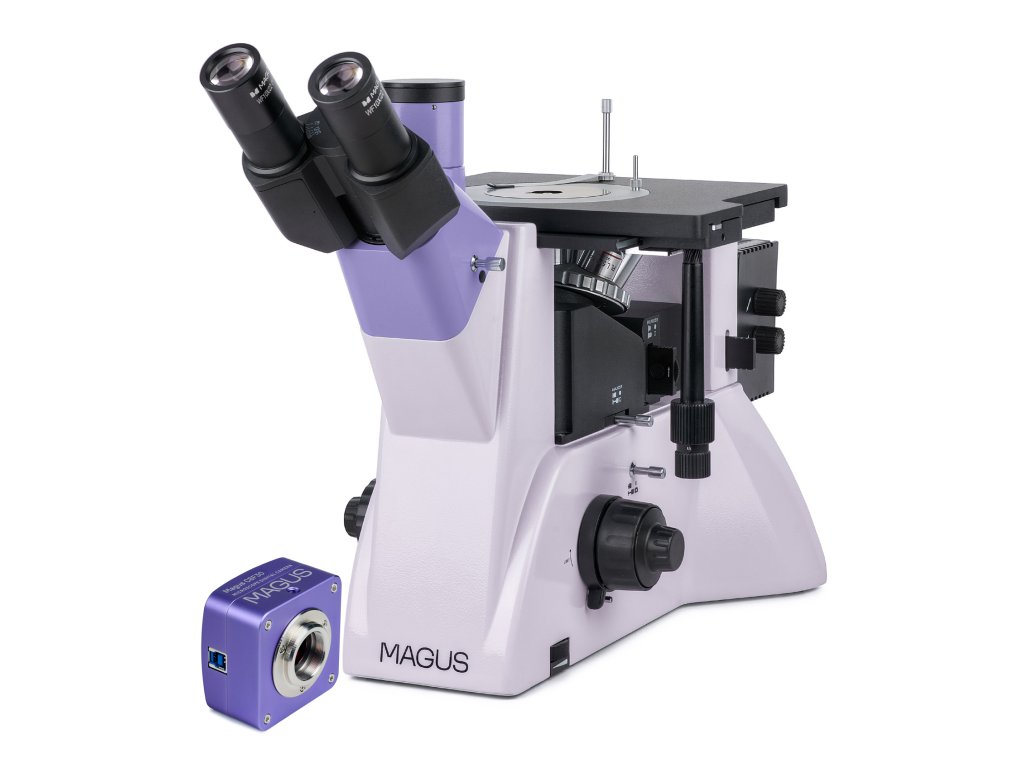

Inverzný, metalurgický, digitálny mikroskop MAGUS Metal VD700
S fotoaparátom. Zväčšenie: 50-1000х. Trinokulárna hlava, rovinné achromatické objektívy s korekciou na nekonečno, 30 W halogénová osvetľovacia sústava pre pozorovanie v odrazenom svetle
Metalurgický mikroskop MAGUS Metal VD700 je skvelý na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Na pracovný stolík môžete prichytiť vzorky do hmotnosti až 2 kg. Spodná časť vzorky musí byť rovná. Ostatné časti vzorky nepotrebujú byť opracované a môžu mať hoci aký tvar. Inverzný mikroskop je vhodný na pozorovanie vo svetlom poli a v polarizovanom svetle. Má bočný port pre digitálny fotoaparát a trinokulárny tubus. Je určený pre širokú škálu laboratórnych a výrobných výskumov.
Digitálny fotoaparát mikroskopu

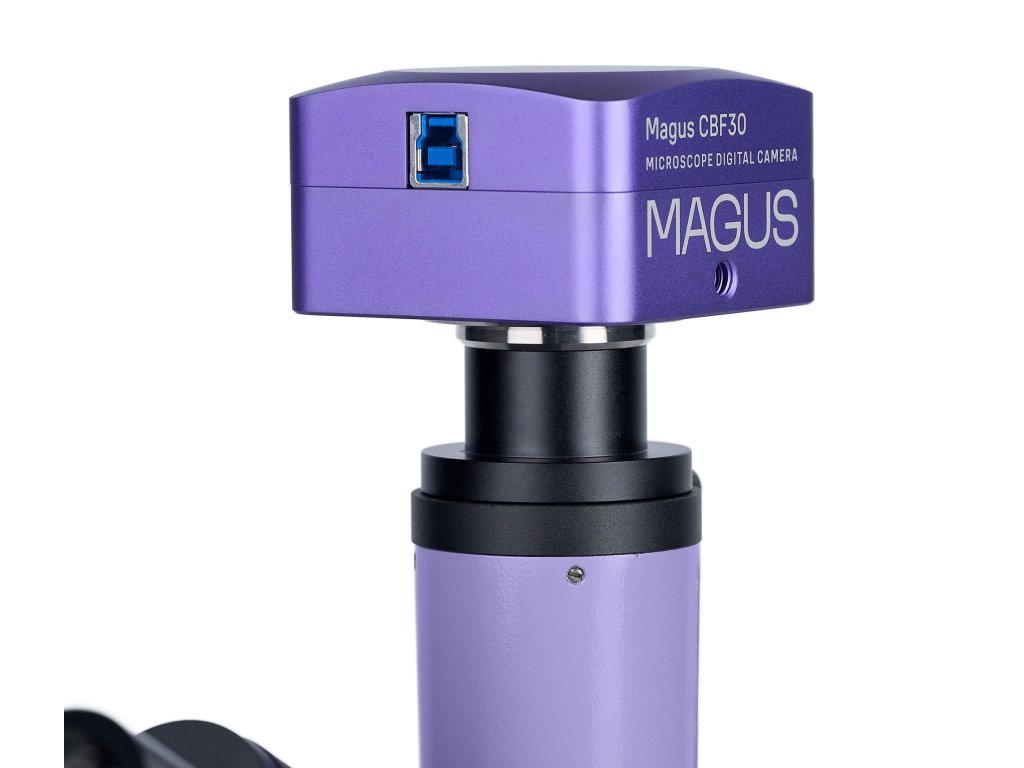

Digitálny fotoaparát MAGUS CBF30 je určený pre mikroskopiu vo svetlom poli. S 6,3 Mpx snímačom ponúka realistické snímky v rozlíšení 3072x2048 px. Digitálny fotoaparát je ideálny pre prácu s objektívmi 4x, 10x, 20x a 40x, kedy umožňuje vizualizáciu jemných detailov pri práci s objektívmi s malým zväčšením. Pri maximálnom rozlíšení nahráva video rýchlosťou 59 fps (snímok za sekundu) s plynulými a mäkkými prechodmi medzi snímkami. Zobrazenie pohybu vzorky je bez oneskorenia v reálnom čase. Digitálna kamera je užitočná pri práci s preparátmi v pohybe a je vhodná pre prezentácie v školských triedach. Rozlíšenie si môžete v prípade potreby znížiť na 1536x1024 px. Je vybavený rozhraním USB 3.0, ktoré ponúka 10-krát vyššiu rýchlosť prenosu dát v porovnaní s fotoaparátmi s rozhraním USB 2.0. Fotoaparát je ideálny pre profesionálne laboratóriá, výskum alebo výučbu na školách.
Optika metalurgického mikroskopu

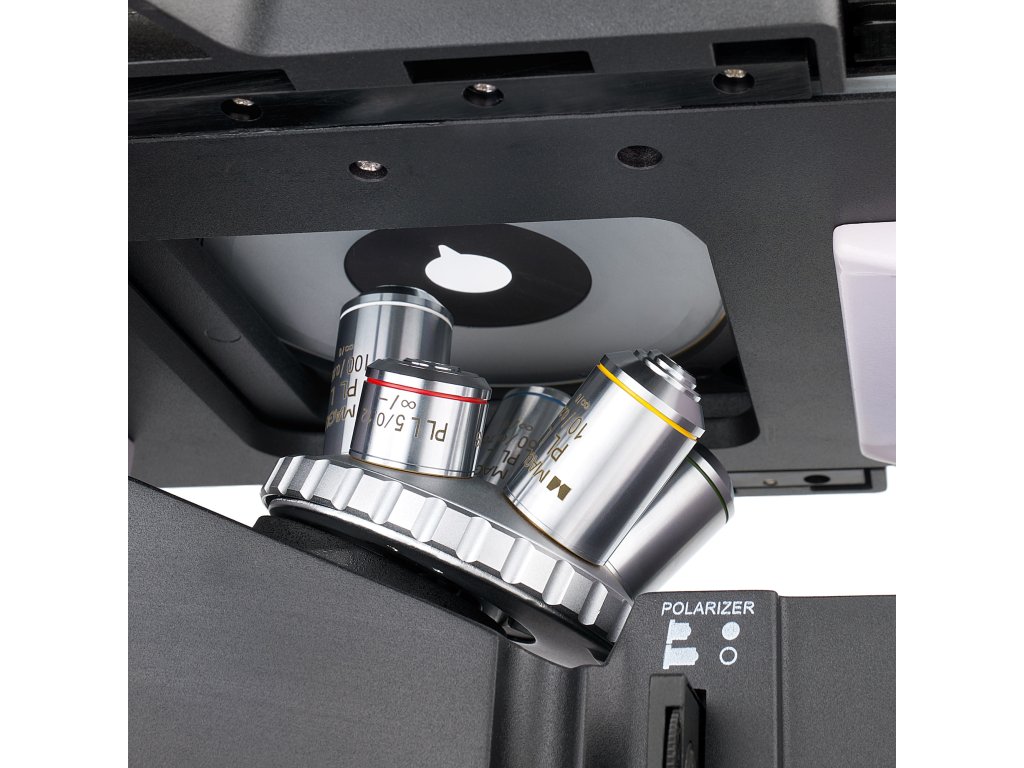

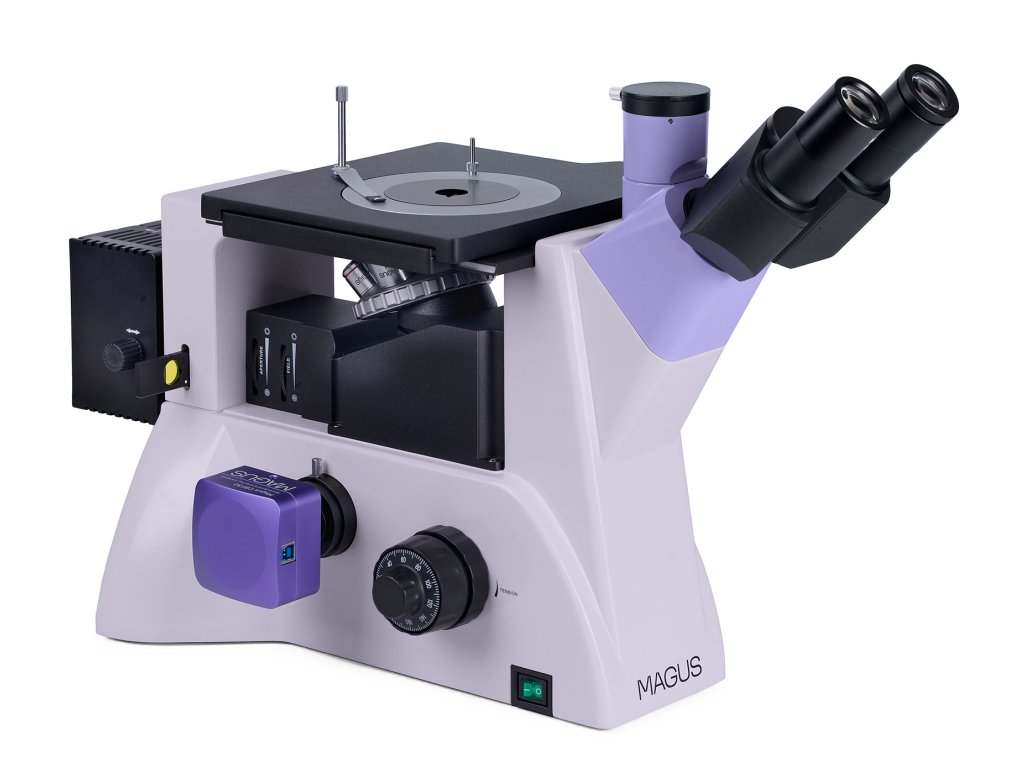

Mikroskop MAGUS Metal VD700 disponuje trinokulárnou hlavicou špeciálnej konštrukcie, pretože môžete nastaviť polohu okulárov a tiež sa dá otočiť o 180°. Digitálny fotoaparát je umiestnený v bočnom porte pre fotoaparát, ktorý sa nachádza na tele mikroskopu. Monitor je integrovaný v trinokulárnom tubuse na hlave mikroskopu. Rozdelenie lúča na tele je nastaviteľné na 100:0/0:100, zatiaľ čo na trinokulárnej hlave je v pomere 80:20. Revolverový nosič objektívov je umiestnený pod skúmanou vzorkou s piatimi slotmi pre objektívy. Všetkých 5 objektívov je súčasťou balenia. Objektívy sú achromatické s korekciou na nekonečno a dlhou pracovnou vzdialenosťou. Možnosť montáže ďalšieho objektívu nahrádza niektorý z pôvodných objektívov. V základnej konfigurácii ponúka mikroskop zväčšenie v rozsahu od 50x do 1000x.
Osvetlenie digitálneho mikroskopu

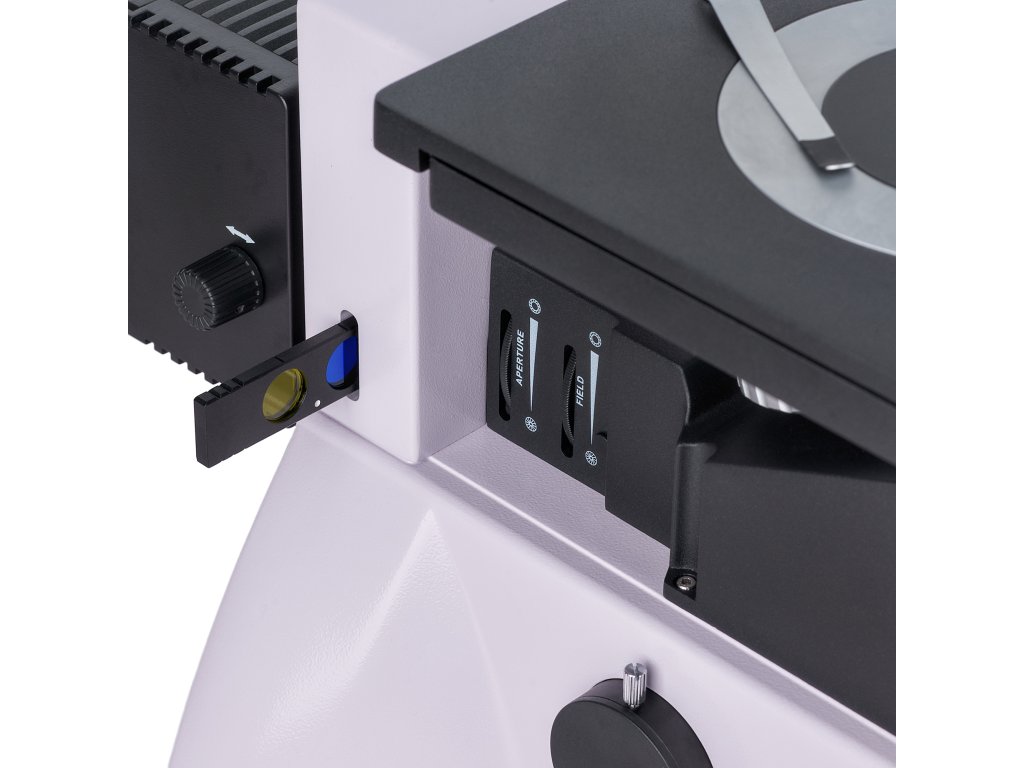

Osvetľovací systém pre pozorovanie v odrazenom svetle je vybavený 30 W halogénovou žiarovkou s nastaviteľným jasom. Žiarovka je napájaná zo striedavého zdroja a poskytuje dostatočný jas pre pozorovanie s priloženými objektívmi pomocou techník mikroskopie vo svetlom poli alebo polarizačnej mikroskopie. Köhlerovho osvetlenie sa dá nastaviť, a zdroj svetla môžete vystrediť pozdĺž troch osí. Na úpravu farebného podania v mikroskopickej fotografii môžete využiť farebné filtre. K dispozícii sú aj polarizačné zariadenia – analyzátor a polarizátor, ktoré môžete v prípade potreby odobrať.
Pracovný stolík a zaostrovací mechanizmus mikroskopu

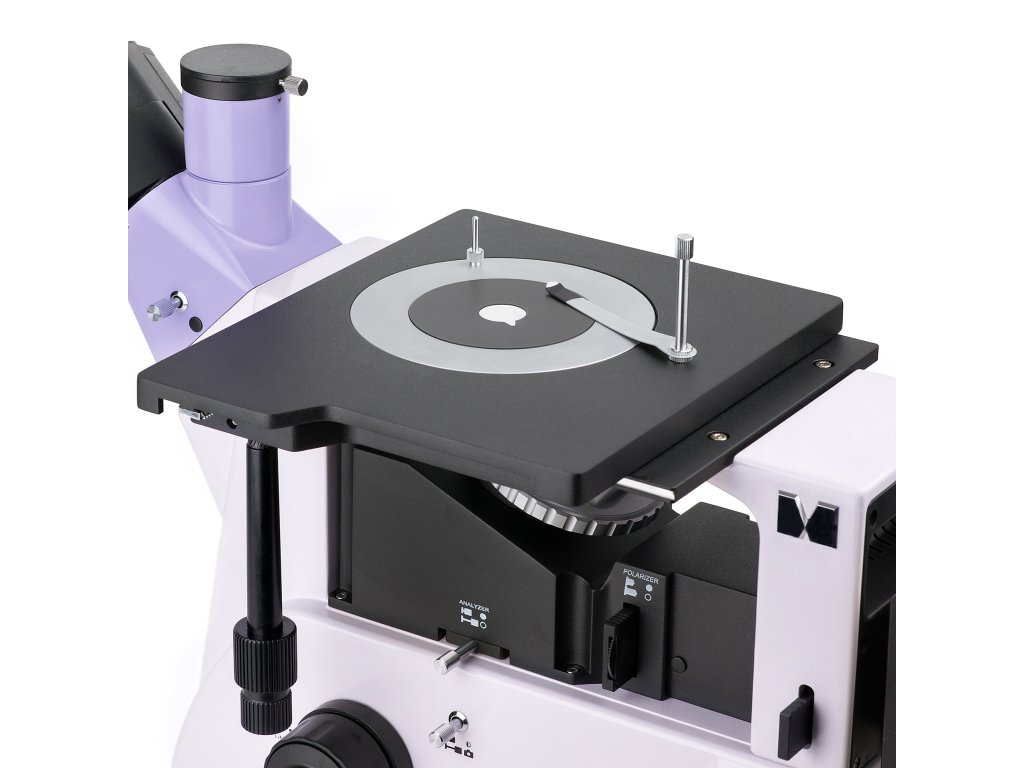

Na pracovnom stolíku sa nachádza kruhová doska s otvorom o priemere 10 mm, 20 mm alebo 30 mm, ktorá je integrovaná do stola. Preparát je upevnený pomocou držiaka vzorky.Pracovný stolík je pomerne veľký 242x200 mm a pohybuje sa spolu s pripevneným preparátom pozdĺž dvoch osí. Ostrosť obrazu môžete nastaviť pomocou gombíkov pre hrubé a jemné zaostrenie. Tuhosť hrubého zaostrenia sa dá nastaviť prostredníctvom príslušného gombíka. K dispozícii je aj aretačný gombík.
Príslušenstvo k zakúpeniu
Ďalšie príslušenstvo rozširuje možnosti využitia mikroskopu MAGUS Metal VD700 na maximum. K dispozícii sú okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.
Vlastnosti mikroskopu:
✓ Štúdium veľkých a ťažkých vzoriek pomocou mikroskopických techník vo svetlom poli a polarizačná mikroskopia✓ Veľký pracovný stolík, kruhové otočné dosky stolíka s otvormi s priemerom 10 mm, 20 mm a 30 mm
✓ Trinokulárna hlavica, ktorú je možné počas inštalácie otočiť o 180°
✓ Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárnu hlavicu s rozdelením lúčov 80/20 alebo na telo mikroskopu s rozdelením lúčov 100/0 alebo 0/100
✓ Pozorovanie v odrazenom svetle, zdroj svetla – 30 W halogénová žiarovka s nastaviteľným jasom
✓ Nastavenie Köhlerovho osvetlenia
✓ Odnímateľný analyzátor a polarizátor a zdroj svetla, ktorý je možné vystrediť
✓ Veľký výber kompatibilného príslušenstva na rozšírenie možností mikroskopu
Vlastnosti fotoaparátu:
✓ Pre objektívy 4x, 10x, 20x a 40x mikroskopia vo svetlom poli✓ 6,3 Mpx rozlíšenie: pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť viac jemných detailov
✓ 59 snímok za sekundu pre pozorovanie pohybujúcich sa vzoriek, nahrávanie videa a presúvanie preparátu bez trhania alebo oneskorenia

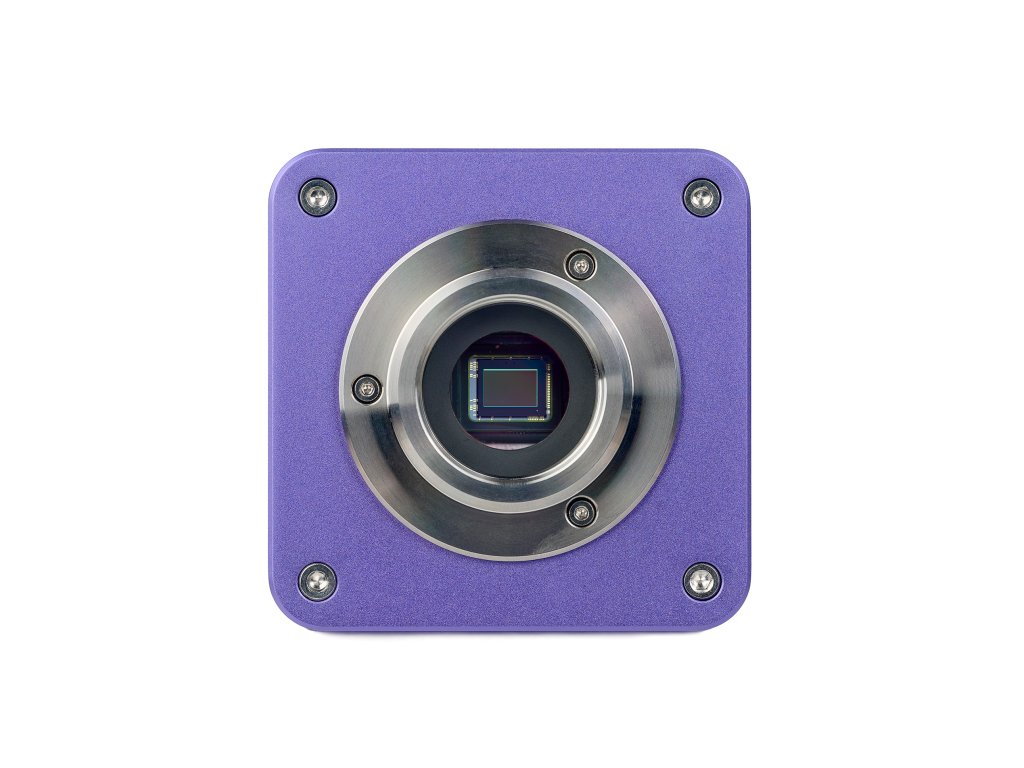

✓ Farebný snímač CMOS SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok
✓ Rozhranie USB 3.0 pre rýchly a plynulý prenos dát
✓ Softvér s funkciami fotografovania, záznamu videa, úprav obrazu, externého displeja a lineárneho a uhlového merania

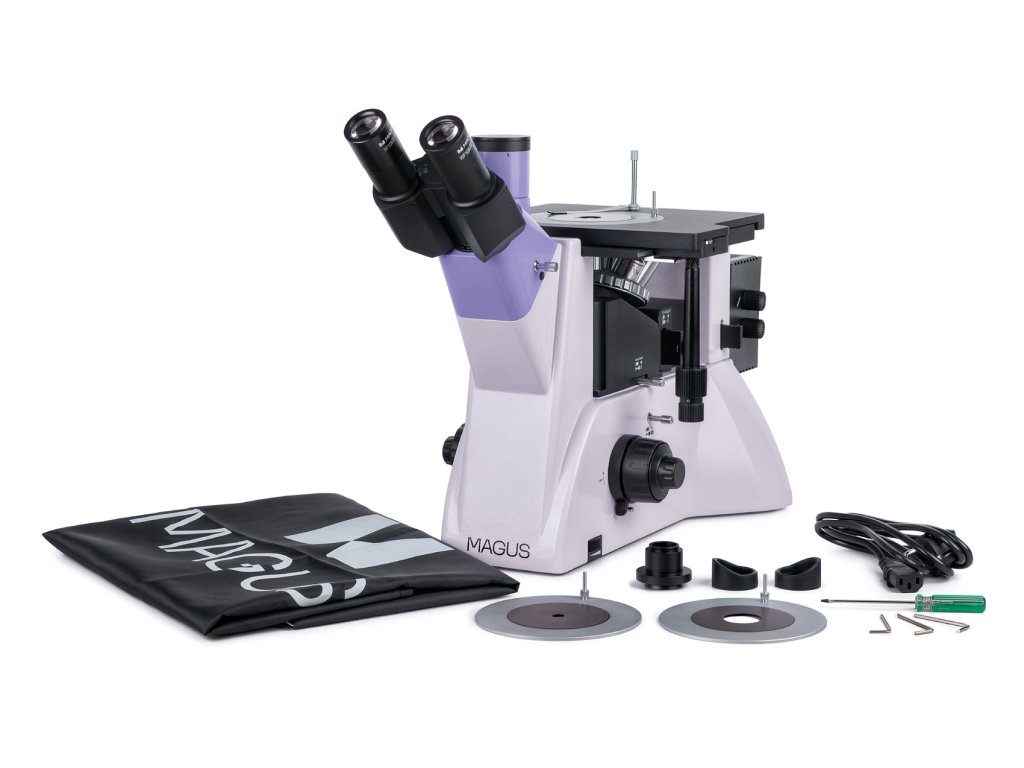

Obsah balenia:
✓ Digitálny fotoaparát MAGUS CBF30 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list)✓ Základňa s napájacím vstupom
✓ Zaostrovací mechanizmus
✓ Pracovný stolík a revolverový nosič objektívov
✓ Osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom 2x
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Sieťový napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
Možnosť zakúpiť:
✓ 10x/22 mm okulár so stupnicou✓ 12,5x/14 mm okulár 2x
✓ 15x/15 mm okulár 2x
✓ 20x/12 mm okulár 2x
✓ 25x/9 mm okulár 2x
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Metalurgické mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 17.1 kg |
| ? Hlavica: | trinokulárna |
| ? Typ svetelného zdroja: | Halogénové svetlo |
| ? Umiestnenie svetelného zdroja: | spodné |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 50 a viac |
| Napájanie mikroskopu?: | El. zdroj |
| Typ: | Svetlo / optické, digitálne, metalurgický |
| Hubica: | Siedentopf, otočná o 180 ° |
| Uhol sklonu hlavy: | 45° |
| Zväčšenie: | 50–1000x základné (*voliteľne: 50–1250/1500/2000/2500) |
| Priemer tubusu okulára: | 30 mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinné achromatické s korekciou na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (suchý); parfokálna vzdialenosť 45 mm (*voliteľne: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Revolverový nosič: | Pre 5 objektívov |
| Pracovná vzdialenosť: | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 — 75mm |
| Stolík: | 242x200mm |
| Zdvih stolíka pomocou zaostrovacieho mechanizmu: | 30/30mm |
| Pracovný stolík: | Dvojosý mechanický, kruhová otočná doska stolíka Ø130 mm s otvormi s priemerom Ø10 mm, Ø20 mm a Ø30 mm |
| Clona: | Vstavaná clona a pole |
| Zaostrenie: | koaxiálne, hrubé ostrenie (s nastavením tuhosti hrubého zaostrenia as aretačným gombíkom) a jemné ostrenie (0,002 mm) |
| S osvetlením: | Halogénové |
| Regulácia jasu: | Áno |
| Napájanie: | 220±22 V, 50 Hz, AC sieť |
| Typ svetelného zdroja: | 12 V/30 W |
| Svetelné filtre: | Zelená, modrá, žltá, matná |
| Teplotný rozsah fotoaparátu: | 5...+35 °C |
| Ďalšie vlastnosti: | Odnímateľný analyzátor a polarizátor |
| Typ používateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Možnosti použitia: | Metalurgický |
| Metódy pozorovania: | Svetlé pole, polarizácia |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Snímač: | SONY Exmor CMOS |
| Megapixely: | 6.3 |
| Maximálne rozlíšenie: | 3072x2048px |
| Veľkosť snímača: | 1/1,8" (7,37x4,92 mm) |
| Rozmer pixelu: | 2.4x2.4mkm |
| Citlivosť na svetlo: | 425 mV pri 1/30 s |
| Pomer signálu k šumu: | 0,15 mV pri 1/30 s |
| Expozičný čas: | 0,02 ms – 15 s |
| Záznam videa: | Áno |
| Videozáznam: | Áno |
| Snímková frekvencia: | (počet snímok za sekundu) pri rozlíšení 59@3072x2048, 59@1536x1024fps |
| Miesto montáže: | Trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát: | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamov výstup: | *.wmv, *.avi, *.h264 (Windows 8 a neskoršie), *h265 (Windows 10 a neskoršie) |
| Spektrálny rozsah: | 380–650nm (vstavaný IR filter) |
| Typ uzávierky: | ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Vyváženie bielej: | Automatický/manuálny |
| Kontrola expozície: | Automatický/manuálny |
| Funkcia softvéru: | Rozmer obrazu, jas, doba expozície |
| Softvér: | MAGUS View |
| Výstup: | USB 3.0, 5 Gb/s |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 2 GB RAM, port USB 3.0, CD-ROM, 17" alebo väčší displej |
| Telo: | Pevné hliníkové |
| Napájanie fotoaparátu: | DC, 5 V, z portu USB počítača; 12 V, 3 A adaptér pre Peltierov článok |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50°C |
| Rozsah prevádzkovej vlhkosti: | 30-80 % |
| Obsahuje kondenzor: | Nie |
| Rozmery balenia: | 49.5x34.5x68cm |
| Hmotnosť: | 16,5kg |
