Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500L LCD
Kód: 83023
|
|
|
|
Podrobný popis

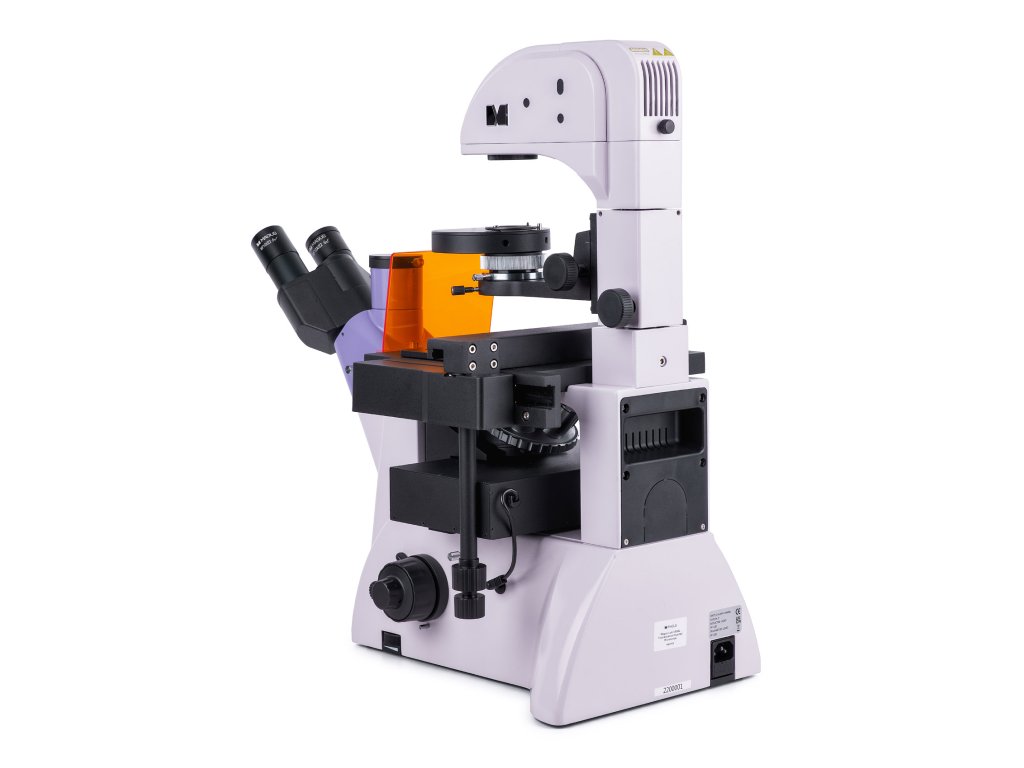

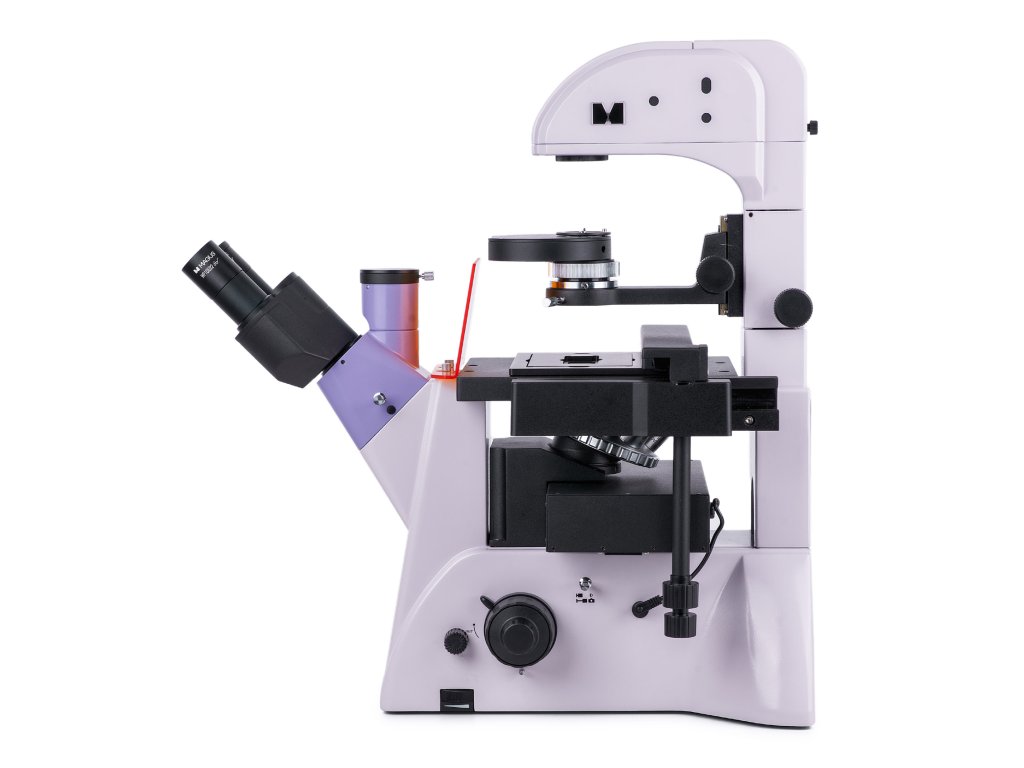

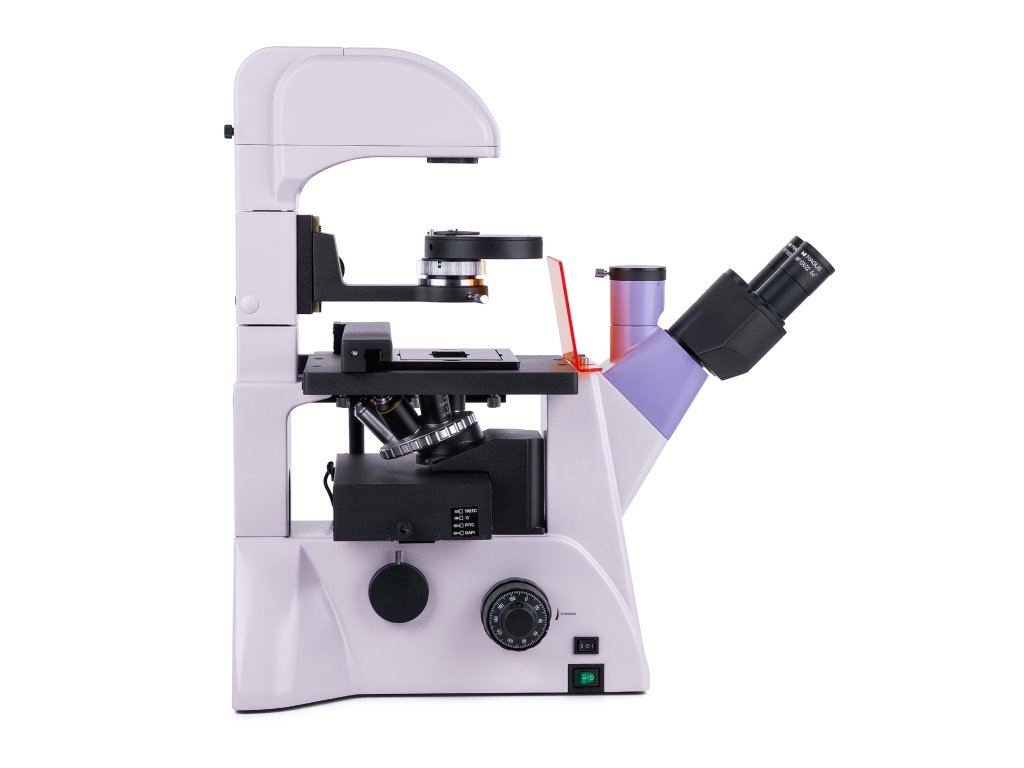

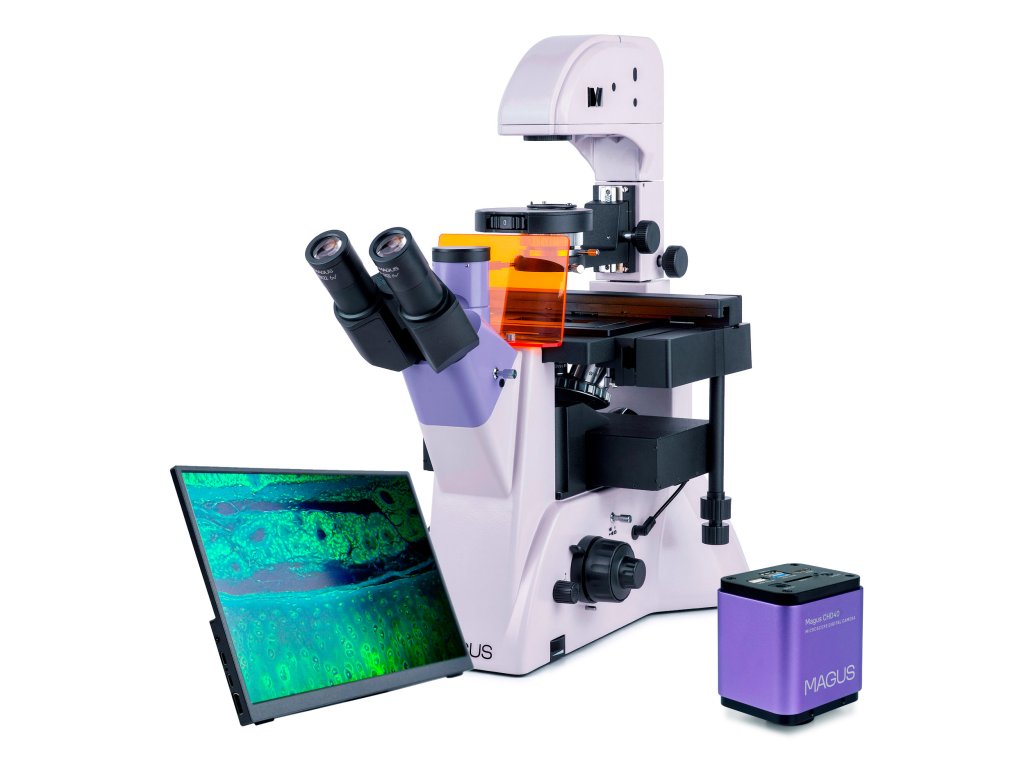

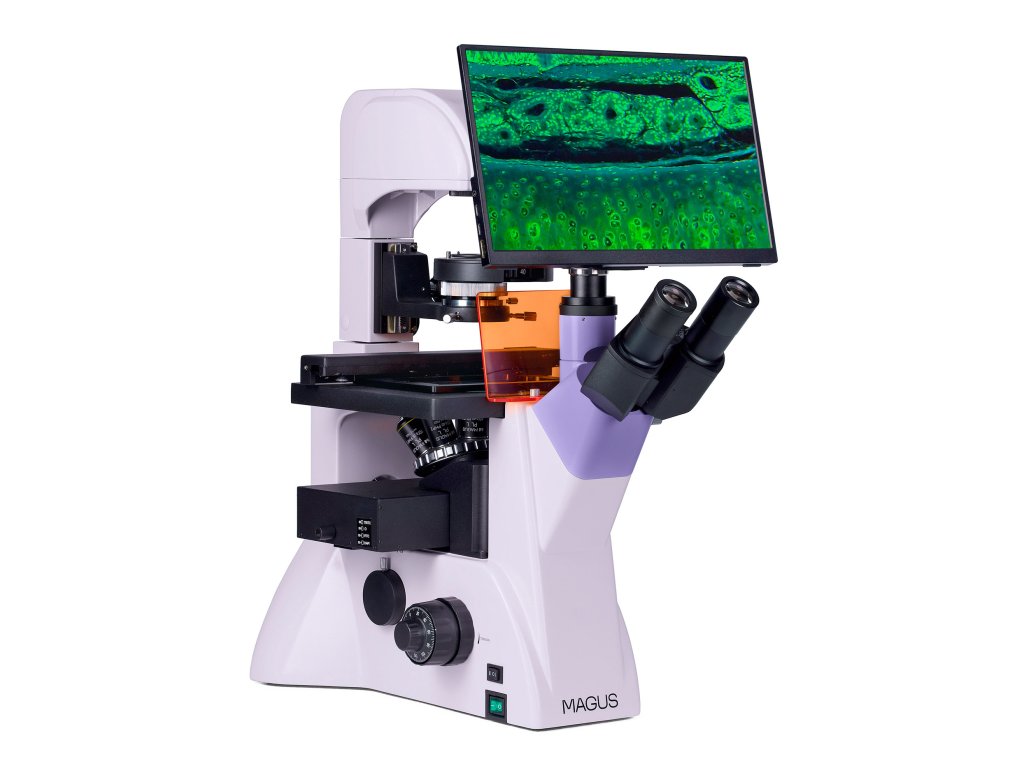

MAGUS Lum VD500L LCD fluorescenčný inverzný digitálny mikroskop
S fotoaparátom a monitorom. Zväčšenie: 100-400x. Trinokulárna hlava, rovinné achromatické objektívy, 5 W LED osvetľovacia sústava pre pozorovanie v prechádzajúcom a odrazenom svetle, Köhlerovo osvetlenie
Inverzný mikroskop MAGUS Lum VD500L LCD je určený na pozorovanie vzoriek v laboratórnych nádobách s výškou až 55 mm a hrúbkou dna až 1,2 mm. Pokiaľ bude stojan osvetľovacej sústavy naklonený budete môcť používať aj väčšie laboratórne nádoby s výškou až 165 mm. Vzorky sa dajú pozorovať v odrazenom svetle pomocou technika fluorescenčnej mikroskopie a v prechádzajúcom svetle pomocou mikroskopia svetlého poľa a mikroskopia s fázovým kontrastom. Inverzný mikroskop je skvelý pre použitie v oblasti medicíny, farmakológie, biochémie, epidemiológie a iné. Pre fluorescenčnú mikroskopiu sa používajú fluorochrómové filtre DAPI, FITC a TRITC. Invertovaná konštrukcia umožňuje štúdium vzoriek v laboratórnych nádobách, ako sú Petriho misky, banky a iné.

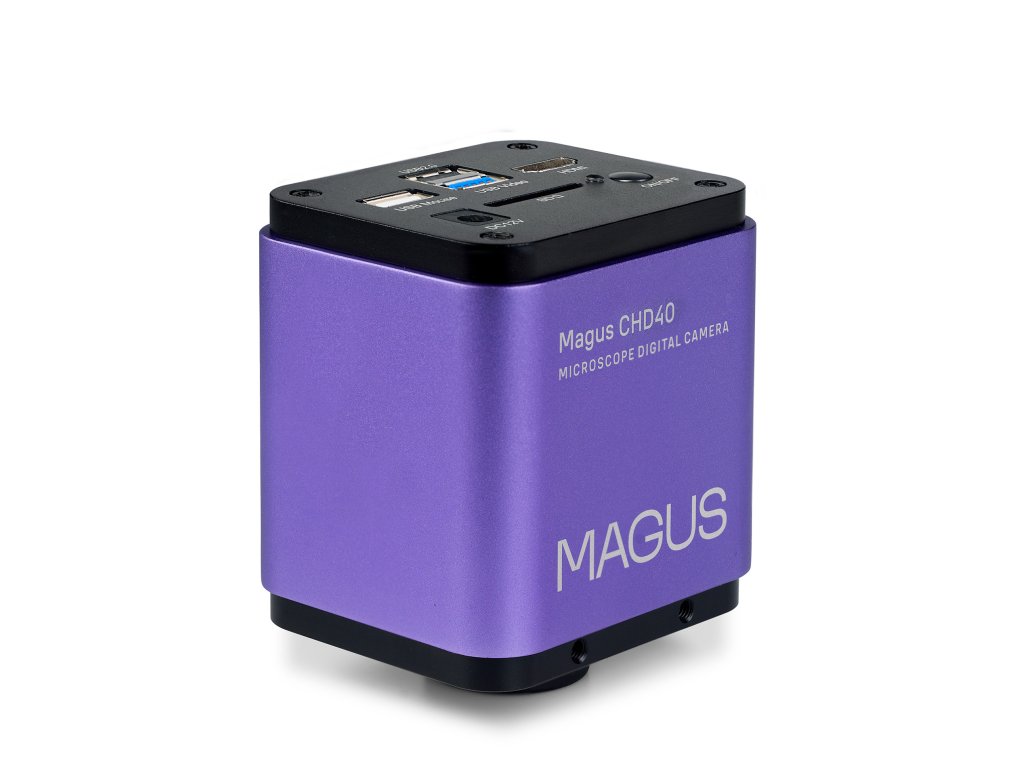

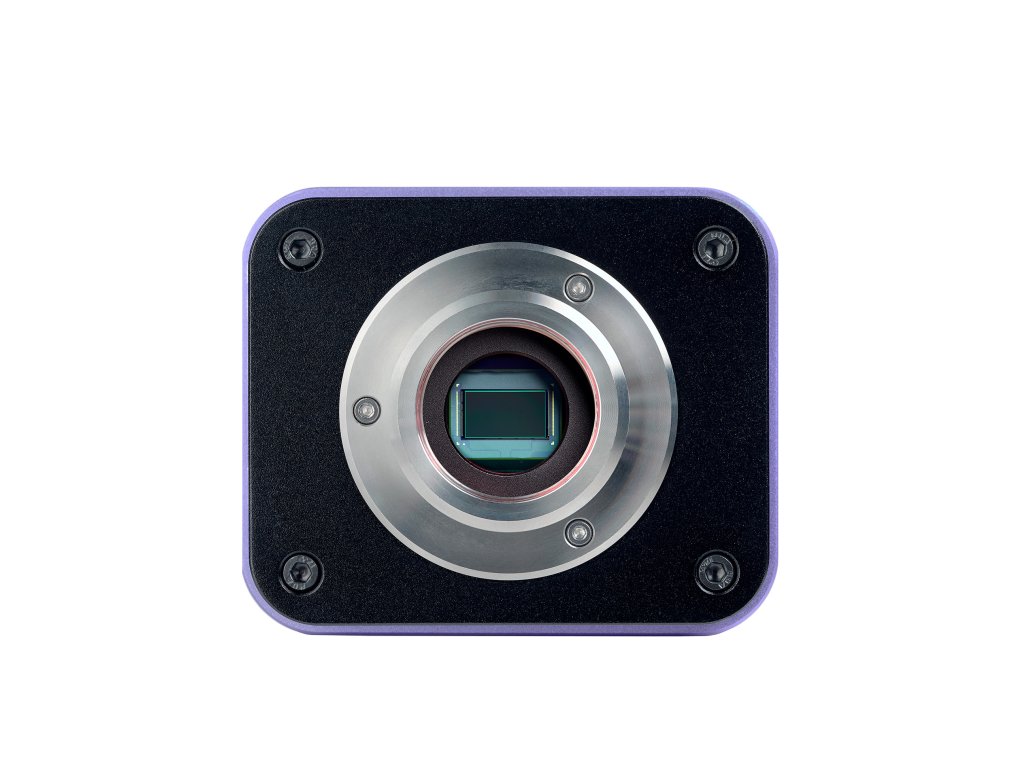

Digitálny fotoaparát mikroskopu
MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora.
Fotoaparát disponuje 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K 3840x2160 px. Pri pripojení cez Wi-Fi je kvalita obrazu Full HD 1920x1080 px. Fotoaparát využíva rozhranie HDMI pre priame pripojenie k televízoru, monitoru alebo projektoru. V HDMI režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI zaisťuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát k počítaču môžete pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Ponúka kombináciu vysokej rýchlosti snímania - počet snímok za sekundu s veľkou šírkou pásma HDMI. Výsledkom toho je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenie medzi snímkami. Pri maximálnom rozlíšení digitálny fotoaparát produkuje dobre prekreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorovania.

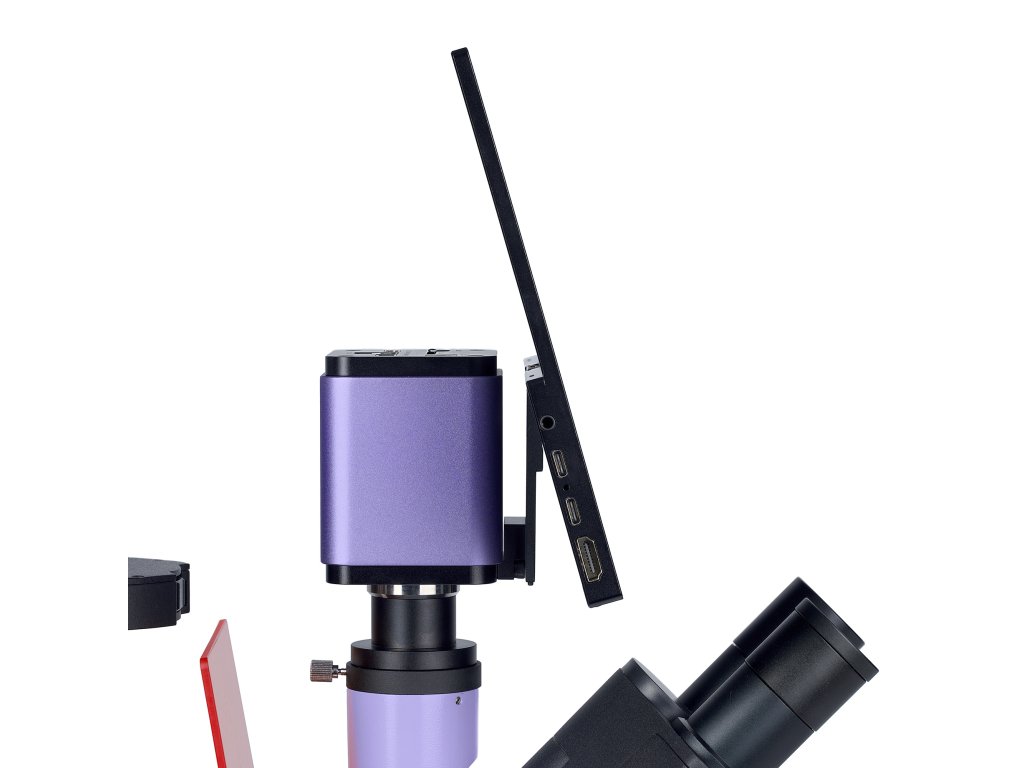

Monitor inverzného mikroskopu

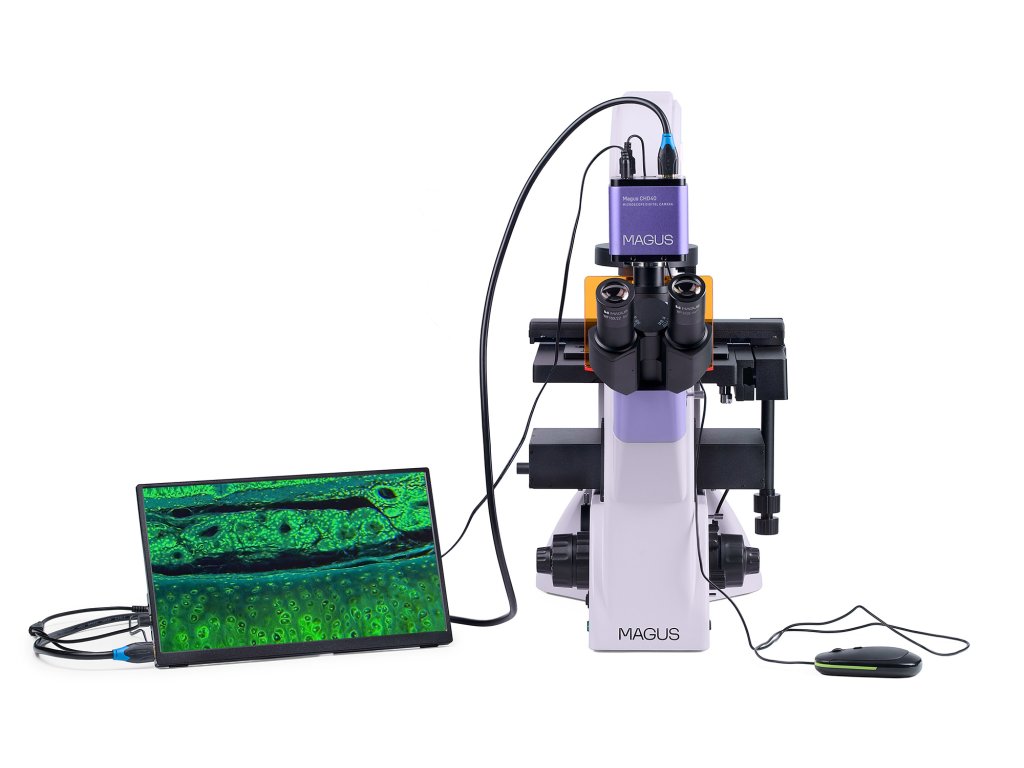

Monitor MAGUS MCD40 je navrhnutý pre použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je inštalovaný na mikroskope. Podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3". Matrica IPS zaisťuje jasný obraz s veľkými pozorovacími uhlami. Ak budete na displeji pozerať pod uhlom, reprodukcia farieb nebude skreslená. Displej sa dá umiestniť na sklopný stojan na stôl alebo na poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.
Optika fluorescenčného mikroskopu

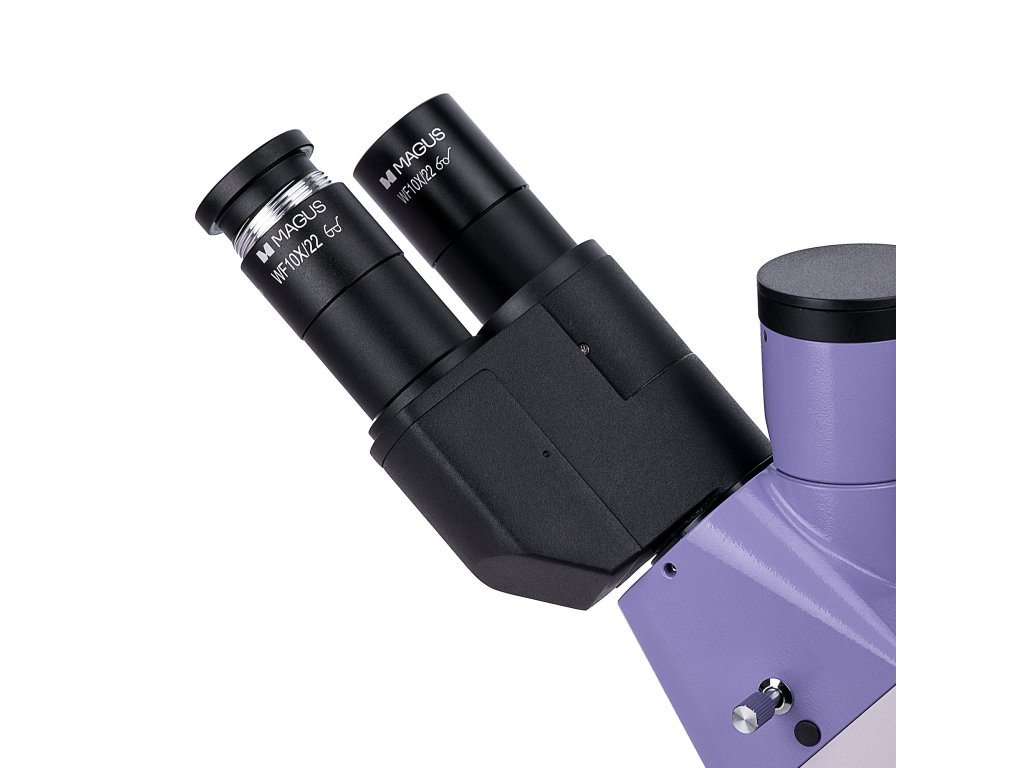

Mikroskop MAGUS Lum VD500L LCD vlastní trinokulárnu hlavicu s trinokulárnym tubusom. Na mikroskope sa nachádza bočný port pre digitálnu kameru. Mikroskop disponuje rozhraním, ktoré vám umožní naraz pripojiť digitálny fotoaparát aj monitor. Rozdelenie lúča na trinokulárnej hlavici prebieha v pomere 80:20, na tele v pomere 100:0/0:100. Tubusy okulára sa dajú otáčať o 180 °. Zásluhou toho je, že očný reliéf môžete nastaviť podľa vašej potreby. Uhol sklonu tubusu okulára 45 ° umožňuje pozorovanie s maximálnym komfortom.

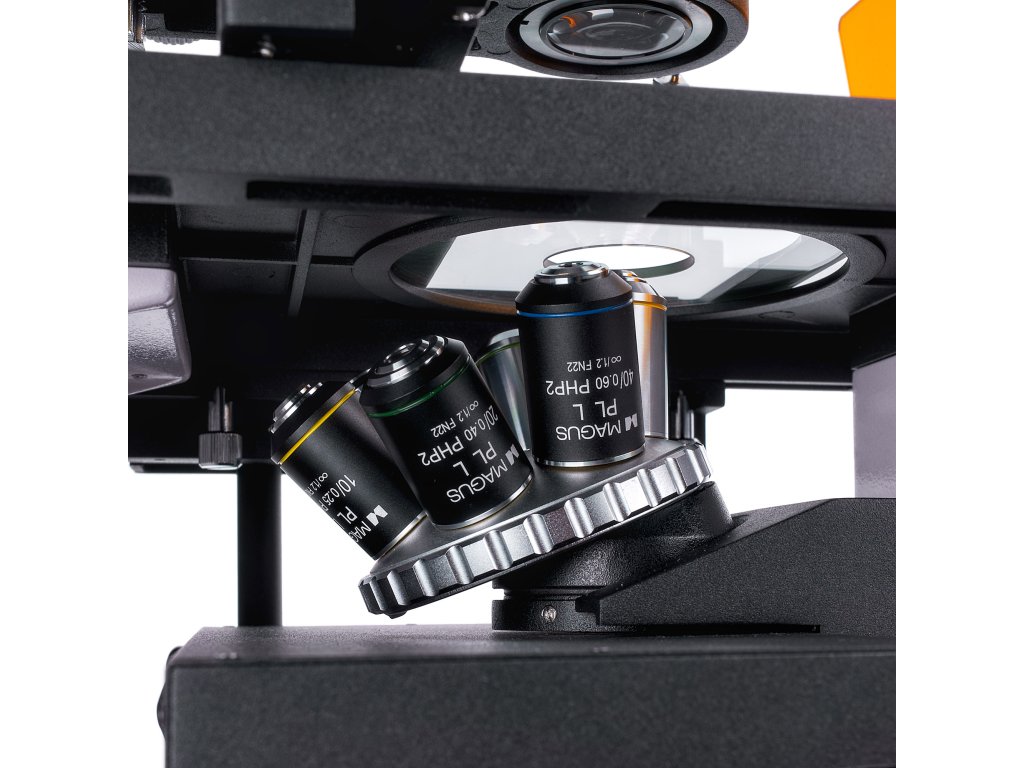

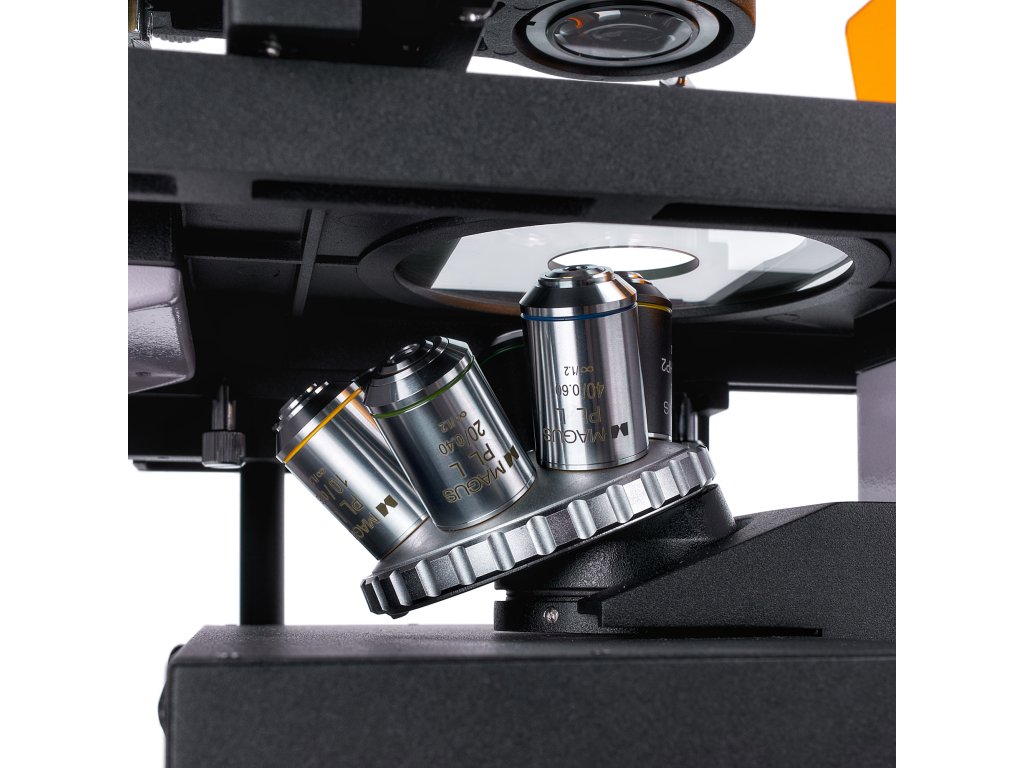

Revolverový nosič objektívov je umiestnený na stojane mikroskopu pod pracovným stolíkom. Má šesť voľných slotov určených na montáž objektívov. V balení mikroskopu sa nachádzajú tri objektívy s fázovým kontrastom a tri objektívy pre fluorescenčné a svetlé pole. K dispozícii sú aj rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre laboratórne nádoby s hrúbkou dna 1,2 mm. Objektívy disponujú korekciou na nekonečno a majú dlhú pracovnú vzdialenosť.
Osvetlenie mikroskopu

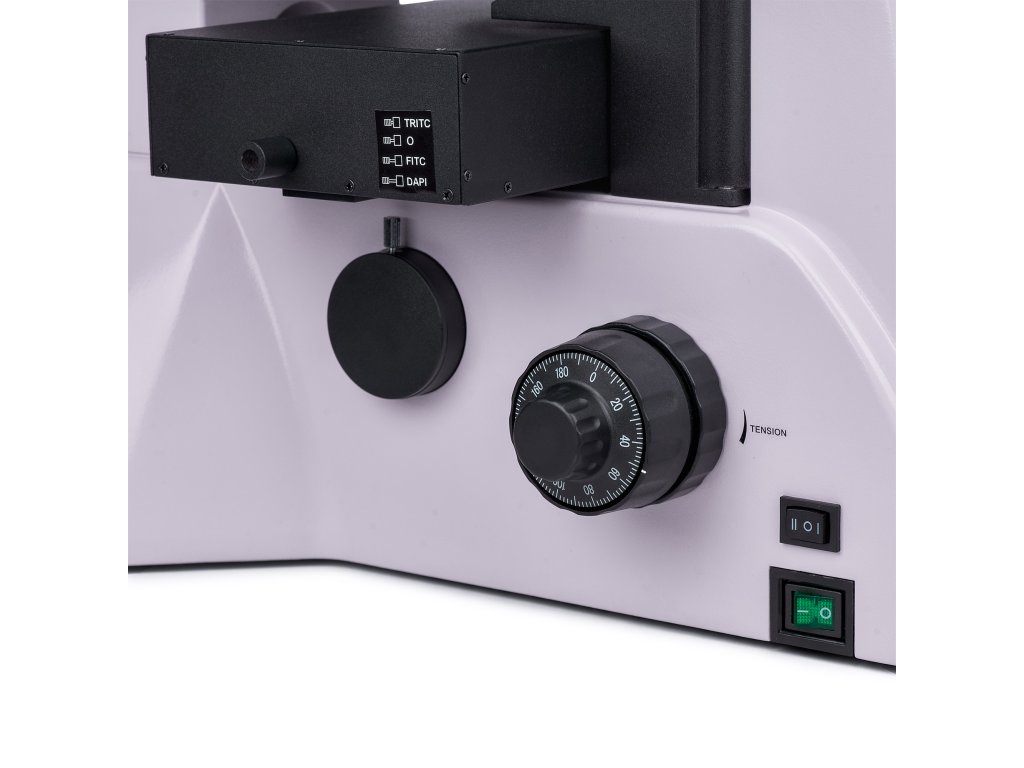

Zdrojom osvetlenia pre fluorescenčnú excitáciu je 5 W LED dióda so životnosťou 50 000 hodín bez potreby výmeny. Môžete využívať aj tri excitačné filtre, a to fluorochrómové filtre DAPI, FITC a TRITC. LED osvetlenie je oproti ortuťovému energeticky účinnejšie a má jednoduchšiu údržbu, vďaka čomu sa odporúča na použitie v školách. LED osvetlenie je taktiež garanciou farebnej stálosti. LED diódy sa rýchlo zapínajú a vypínajú a pri dlhej práci sa neprehrievajú. Zdrojom prechádzajúceho svetla je taktiež 5 W LED dióda. Zdroj osvetlenia je dostatočne jasný pre mikroskopiu vo svetlom poli aj mikroskopiu s fázovým kontrastom. Osvetlenie v odrazenom aj prechádzajúcom svetle je možné nastaviť prostredníctvom Köhlerovej metódy. S týmto osvetlením sa dá dosiahnuť maximálne rozlíšenie pre každý objektív, čím získate jasný a ostrý obraz bez artefaktov alebo stmavenie na okrajoch.

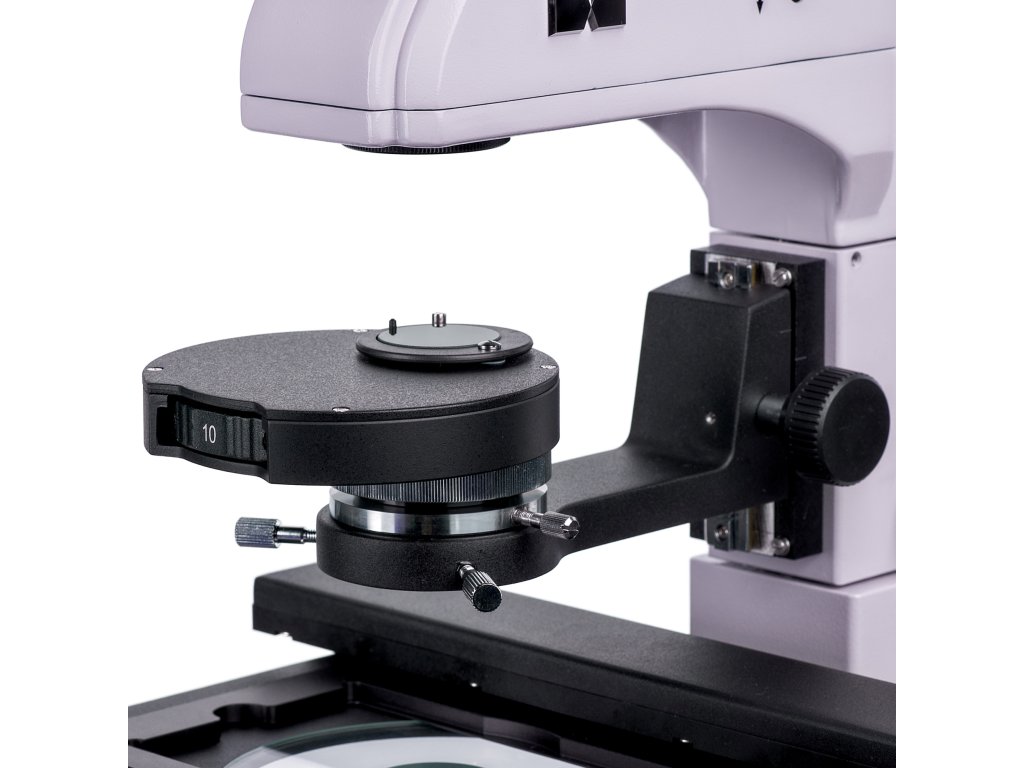

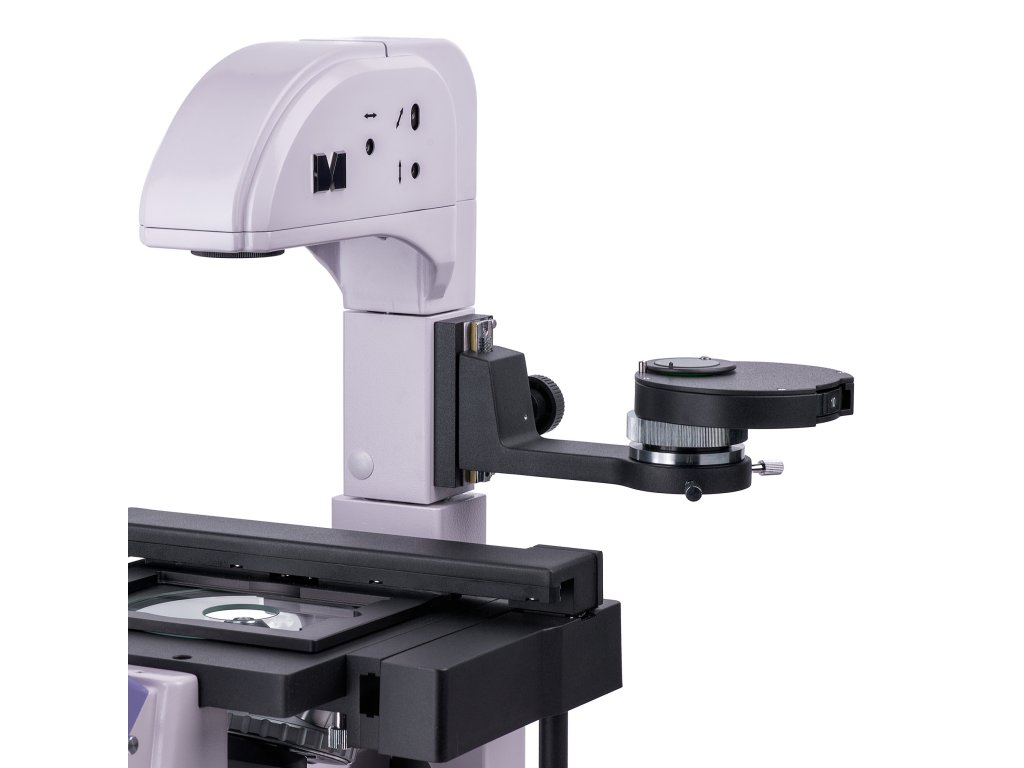

Kondenzor mikroskopu

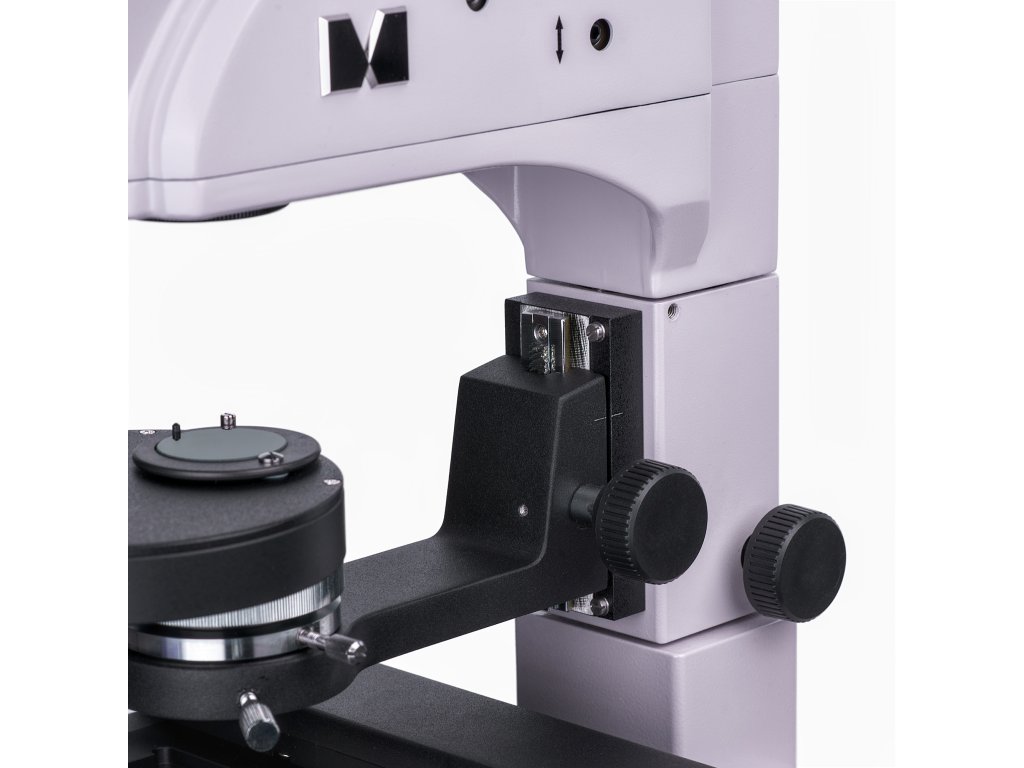

Mikroskop MAGUS Lum VD500L LCD disponuje praktickým kondenzorom fázového kontrastu. Tri sloty sú určené pre fázové objektívy s 10x, 20x a 40x zväčšením a štvrtý slot je určený pre mikroskopiu vo svetlom poli. Fázové prstence sa dajú vystrediť.Medzi jednotlivými mikroskopickými technikami môžete prepínať otáčaním voliča.
Pracovný stolík a zaostrovací mechanizmus
Pracovný stolík fluorescenčného mikroskopu je fixný a je vybavený mechanickým nástavcom na posun laboratórnych nádob a tromi držiakmi na prichytenie nádob rôznych veľkostí.Laboratórne nádoby sa dajú posúvať do dvoch k vzájomne kolmých smerov v horizontálnej rovine. Mikroskop vlastní mechanizmus na hrubé a jemné zaostrenie. Mechanizmus hrubého zaostrenia vlastní aretačný gombík a nastavenie tuhosti. Gombíky majú ergonomický dizajn, vďaka ktorému môžete pri práci zaujať pohodlnú polohu.
Príslušenstvo k zakúpeniu
Mikroskop MAGUS Lum VD500L LCD je možné vybaviť ďalšími okulármi, kalibračnými sklíčkami alebo digitálnym fotoaparátom z radu príslušenstva MAGUS.
Vlastnosti mikroskopu:
✓ Invertovaná konštrukcia umožňuje pozorovanie vzoriek v laboratórnych nádobách s hrúbkou dna 1,2 mm a výškou 55 mm až 165 mm, pokiaľ je stojan naklonený✓ Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole a fázový kontrast (v prechádzajúcom svetle)
✓ Köhlerova osvetľovacia sústava pre prechádzajúce a odrazené svetlo; ako svetelné zdroje slúžia 5 W LED diódy s dlhou životnosťou bez nutnosti výmeny
✓ K dispozícii sú tri excitačné filtre: fluorochrómové filtre DAPI, FITC a TRITC
✓ Kondenzor fázového kontrastu pre rýchlu a pohodlnú zmenu mikroskopickej techniky
✓ Trinokulárna hlavica; dve možnosti montáže fotoaparátu alebo monitora: rozdelenie lúča 100:0 / 0:100 (na tele), rozdelenie lúča 80:20 (na hlave)
Kľúčové vlastnosti fotoaparátu:
✓ Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.✓ Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
✓ 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
✓ Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a ✓ farebne sýtejšie snímky.
✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

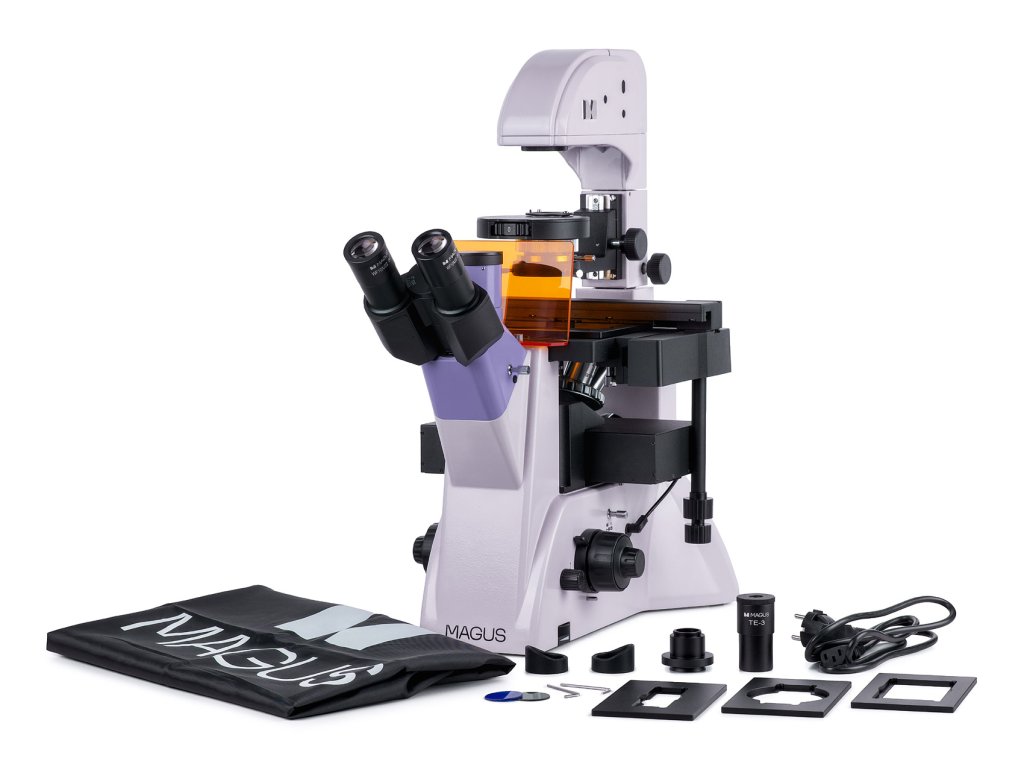

Obsah sady:
✓ Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB mys, pamätová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V /1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
LCD monitor MAGUS MCD40
✓ Podstavec, osvetľovacia sústava pre pozorovanie v odrazenom svetle, zdroj odrazeného svetla, kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD: 3,5 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ UV filter
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
K dispozícii na prianie:
✓ 10x/22 mm okulár so stupnicou✓ 12,5x/14 mm okulár (2 ks)
✓ 15x/15 mm okulár (2 ks)
✓ 20x/12 mm okulár (2 ks)
✓ 25x/9 mm okulár (2 ks)
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Fluorescenčné mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 26.75 kg |
| ? Hlavica: | trinokulárna |
| ? Obsahuje kondenzor: | Áno |
| ? Typ svetelného zdroja: | Halogénové svetlo, Žiarivkové |
| ? Umiestnenie svetelného zdroja: | Duálne |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 100 a viac |
| Napájanie: | El. zdroj |
| Typ: | Biologický, svetlo / optické |
| Hubica: | Siedentopf, otočná o 180 ° |
| Zväčšenie: | 100–400x základná konfigurácia (*voliteľne: 40–500/600/800/1000) |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinnej achromatickej objektívy s korekciou na nekonečno (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; fázový: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; parfokálna vzdialenosť: 45 mm |
| Revolverový nosič: | Pre 6 objektívov |
| Pracovná vzdialenosť: | 4,3 (10х); 8,0 (20x); 3,5 (40x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 – 75mm |
| Stolík: | 227x208mm |
| Zdvih stolíka: | Pomocou zaostrovacieho mechanizmu, mm 77/134,5 |
| Pracovný stolík: | Pevný, s mechanickým nástavcom a sklenenými doskami Ø118 mm; Ø118 mm; držiaky misiek/nádobok: 86x129,5 mm, Ø87,5 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
| Kondenzor: | NA 0,6, pracovná vzdialenosť: 55 mm; fázový karuselový; s aretačnými skrutkami |
| Clona: | Irisová clona s apertúrou |
| Zaostrenie: | Koaxiálne gombíky hrubého a jemného ostrenia umiestnené na oboch stranách |
| S osvetlením: | Halogénové, žiarivkové |
| Regulácia jasu: | Áno |
| Napájanie: | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Typ svetelného zdroja: | Odrazeného svetla: 5 W LED dióda; prechádzajúceho svetla: 5 W LED dióda |
| Svetelné filtre: | Áno |
| Teplotný rozsah fotoaparátu: | -15...+55, °C |
| Špeciálne vlastnosti: | Fázový kondenzor (karuselový) s voľným slotom a fázovými prstencami pre objektívy 10x, 20x a 40x; pomocný mikroskop na vystredenie prstencových clôn fázového kondenzora |
| Typ užívateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Fluorescenčný modul filtre: | Ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
| Fluorescenčný filter: | Typ filtra, excitačná vlnová dĺžka/dichroické zrkadlo/emisná vlnová dĺžka ultrafialový (UV), 320–380 nm/425 nm/435 nm; fialový (V) 380 – 415 nm/455 nm/475 nm; modrý (B) 450 – 490 nm/505 nm/515 nm; zelený (G) 495-555 nm/585 nm/595 nm |
| Možnosti použitia: | Laboratórna/lekárska |
| Metódy pozorovania: | Svetlé pole, fluorescencia, mikroskopia s fázovým kontrastom |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Digitálny fotoaparát: | Áno |
| Snímač: | Sony Exmor/Starvis CMOS |
| Farebný/čiernobiely: | Farebný |
| Megapixely: | 8 |
| Maximálne rozlíšenie: | 3840x2160px |
| Veľkosť snímača: | 1/1,2" (11,14x6,26 mm) |
| Rozmer pixelu: | 2.9x2.9 mkm |
| Konektory rozhrania: | Wi-Fi, HDMI 1,4, USB 3.0 |
| Pamäťová karta SD: | Až 32 GB |
| Možnosť pripojenia ďalších zariadení: | Myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivosť na svetlo: | 1028 mV s 1/30 s |
| Pomer signálu k šumu: | 0,13 mV pri 1/30 s |
| Expozičný čas: | 0,14 ms – 1000 ms |
| Záznam videa: | Áno |
| Snímková frekvencia: | fps (počet snímok za sekundu) pri rozlíšení 30 pri rozlíšení 3840x2160 (HDMI), 30 pri rozlíšení 1920x1080 (Wi-Fi), 30 pri rozlíšení 3840x2160 (USB 3.0) |
| Miesto montáže: | Trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát: | *.jpg, *.tif |
| Formát videozáznamov: | *.h264/*.h265, *.mp4 |
| Spektrálny rozsah: | 380–650nm (vstavaný IR filter) Typ uzávierky ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Softvér HDMI: | Vstavané; USB: MAGUS View |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" alebo väčší displej |
| Typ montáže: | C-mount |
| Telo: | CNC zliatina hliníka |
| Napájanie fotoaparátu: | DC adaptér 12 V, 1 A |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50, °C |
| Rozsah prevádzkovej vlhkosti: | 10 – 90, % |
| Monitor: | Áno |
| Typ matrice: | Podsvietenia LED |
| Uhlopriečka displeja: | 13.3" |
| Rozlíšenie displeja: | 3840x2160px (4K) Pomer strán 16:9 Jas, cd/m² 400 |
| Počet zobrazovaných farieb: | 16,7 m |
| Kontrast: | 1000:1 |
| Horizontálny/vertikálny pozorovací uhol: | 178/178° |
| Veľkosť viditeľnej plochy obrazovky (ŠxV): | 295x165mm |
| Rozstup pixelov (ŠxV): | 0,154x0,154mm |
| Frekvencia optického zdroja: | 60, Hz |
| Životnosť podsvietenia: | LED, h 50000 |
| Spotreba elektrickej energie: | 12 (max.), W |
| Veľkosť balenia: | 38x61x82 cm |
| Hmotnosť: | 26,75kg |
