Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500
Kód: 83020
|
|
|
|
Podrobný popis

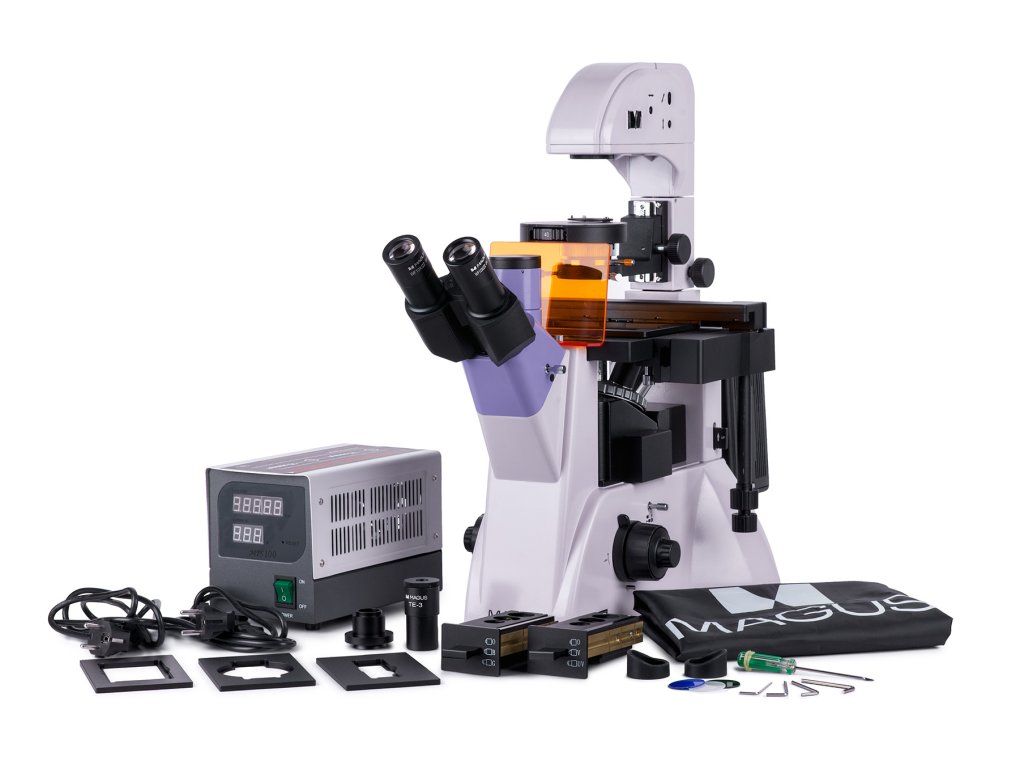

MAGUS Lum VD500 fluorescenčný inverzný digitálny mikroskop
S fotoaparátom. Zväčšenie: 100-400x. Trinokulárna hlava, rovinné achromatické objektívy, zdroj odrazeného svetla – 100 W ortuťová výbojka, zdroj prechádzajúceho svetla – 30 W halogénová žiarovka, Köhlerovo osvetlenie
Inverzný mikroskop MAGUS Lum VD500 je určený na pozorovanie vzoriek v laboratórnych nádobách s výškou až 55 mm a hrúbkou dna až 1,2 mm. Pokiaľ bude stojan osvetľovacej sústavy naklonený budete môcť používať aj väčšie laboratórne nádoby s výškou až 165 mm. Vzorky sa dajú pozorovať v odrazenom svetle pomocou technika fluorescenčnej mikroskopie a v prechádzajúcom svetle pomocou mikroskopia svetlého poľa a mikroskopia s fázovým kontrastom. Inverzný mikroskop je skvelý pre použitie v oblasti medicíny, farmakológie, biochémie, epidemiológie a iné.
Digitálny fotoaparát mikroskopu
Digitálny fotoaparát MAGUS CLM90 je vhodný na použitie s technikami fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát disponuje 7,1 Mpx snímačom. Vytvára realistické snímky v rozlíšení 3200x2200 px. Digitálny fotoaparát sa odporúča používať s objektívmi 4x, 10x, 20x a 40x. Pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily.
Video sa v závislosti od rozlíšenia nahráva rýchlosťou 51,3 alebo 133,8 snímok/s. Videá sú plynulé s mäkkými a jemnými prechodmi medzi snímkami. Pohyb preparátu sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát vám uľahčí prácu s objektmi, ktoré sa pohybujú, a je vhodný aj na ukážky v školských triedach alebo prezentáciách vášho výskumu. Fotoaparát má rozhranie USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako pri fotoaparátoch s rozhraním USB 2.0. Vysokorýchlostný digitálny fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na školách.
Optika inverzného mikroskopu
Mikroskop MAGUS Lum VD500 vlastní trinokulárnu hlavicu s trinokulárnym tubusom. Na mikroskope sa nachádza bočný port pre digitálnu kameru. Mikroskop disponuje rozhraním, ktoré vám umožní naraz pripojiť digitálny fotoaparát aj monitor. Rozdelenie lúča na trinokulárnej hlavici prebieha v pomere 80:20, na tele v pomere 100:0/0:100. Tubusy okulára sa dajú otáčať o 180 °. Zásluhou toho je, že očný reliéf môžete nastaviť podľa vašej potreby.
Revolverový nosič objektívov je umiestnený na stojane mikroskopu pod pracovným stolíkom. Má šesť voľných slotov určených na montáž objektívov. V balení mikroskopu sa nachádzajú tri objektívy s fázovým kontrastom a tri objektívy pre fluorescenčné a svetlé pole. K dispozícii sú aj rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre laboratórne nádoby s hrúbkou dna 1,2 mm.
Osvetlenie fluorescenčného mikroskopu
Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Zdroj svetla je uzavretý v skrinke na to určenej pre lepší odvod tepla a nižšie riziko prehriatia počas dlhého skúmania. Lampová skrinka vám umožní široký rozsah vlnových dĺžok a špičiek, preto je vhodná na prácu s rôznymi fluorescenčnými farbivami. Fluorescenčné filtre- ultrafialový (UV), fialový (V), modrý (B) a zelený (G). Ortuťová výbojka má jasné svetlo, zabezpečuje dobrú viditeľnosť a v prípade potreby a dá ľahko vymeniť.
Prechádzajúce svetlo zabezpečuje 30 W halogénová žiarovka. Halogénová žiarovka svieti jasne a zaisťuje teplý tón svetla. Pozorovanie je preto pri každom objektíve efektívne a pohodlné pre oči. Mikroskop má kondenzor fázového kontrastu so štyrmi slotmi - jeden je používaný pre svetlé pole a ďalšie tri sú určené pre 10x, 20x a 40x objektívy s fázovým kontrastom. Fázové prstence sa dajú vystrediť. Otáčaním disku môžete prepínať zo svetlého poľa na fázový kontrast a nazad. Systém je vhodný pre skúmanie, kde je potrebné sa šetríť čas. Köhlerovo osvetlenie je určené pre prechádzajúce a odrazené svetlo. S použitím tejto metódy dokážete získať jasný a ostrý obraz vo vysokom rozlíšení bez artefaktov a stmavenie na okrajoch.
Pracovný stolík a zaostrovací mechanizmus
Pracovný stolík mikroskopu MAGUS Lum VD500 je fixný a vlastní mechanizmus na posun laboratórnych nádob. Laboratórne nádoby sa dajú posúvať horizontálne do dvoch k vzájomne kolmých smerov. Precízny a plynulý mechanizmus pohybu má štyri držiaky na nádoby rôznych veľkostí. Zaostrenie mikroskopu sa nastavuje prostredníctvom gombíkov na hrubé a jemné zaostrenie. Hrubé zaostrenie má aretačný gombík a nastavenie tuhosti. Gombíky zaostrenia sú umiestnené koaxiálne po oboch stranách tela mikroskopu.
Príslušenstvo k zakúpeniu
Produktový rad MAGUS zahŕňa dodatočné príslušenstvo pre mikroskop MAGUS Lum VD500, kde nájdete okuláre, digitálne fotoaparáty a kalibračné sklíčka.
Vlastnosti:
✓ Fluorescenčná mikroskopia v odrazenom svetle, mikroskopia vo svetlom poli a mikroskopia s fázovým kontrastom v prechádzajúcom svetle✓ Možnosť pozorovania vzoriek v laboratórnych nádobách do 55 mm a pri naklonenom stojane až do 165 mm
✓ 100 W ortuťová výbojka ako zdroj odrazeného svetla, 30 W halogénová výbojka ako zdroj prechádzajúceho svetla; Köhlerova osvetľovacia sústava
✓ Štyri fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G)
✓ Trinokulárna hlavica otočná o 180 °. Dve možnosti montáže digitálneho fotoaparátu a monitora: rozdelenie lúča 80/20 (trinokulárna hlavica) alebo rozdelenie lúča 100/0 alebo 0/100 (na mikroskope)
✓ Pracovný stolík s držiakmi na nádoby rôznych priemerov
✓ Kondenzor fázového kontrastu s clonou pre mikroskopiu svetlého poľa a tromi clonami pre fázový kontrast
Vlastnosti fotoaparátu:
✓ Pre fluorescenčnú mikroskopiu a mikroskopiu v temnom poli s objektívmi 4x, 10x, 20x a 40x✓ Rozlíšenie 7,1 Mpx: pri pozorovaní s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily
✓ 51,3 fps a 133,8 fps pri rozlíšení 3200x2200 px a 1584x1100 px pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb preparátu bez trhania a oneskorenia
✓ Peltierov článok znižuje teplotu snímača pri dlhodobej prevádzke a eliminuje tepelný šum, a preto je možné pri fotografovaní používať dlhé časy uzávierky
✓ Globálna uzávierka pre rýchle čítanie signálu zo snímača, zvýšený jas obrazu, žiadne falošné optické efekty pri pozorovaní pohybujúcich sa objektov
✓ Čiernobiely CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
✓ Rozhranie USB 3.0 pre rýchly a plynulý prenos dát
✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania
Obsah sady:
✓ Digitálny fotoaparát MAGUS CLM90 (digitálny fotoaparát, USB kábel, adaptér 12 V, 3 A, kufrík, inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list)✓ Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
✓ Fluorescenčné jednotky
✓ Ortuťová výbojka
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD 3,5 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ UV filter
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Napájanie ortuťovej výbojky
✓ Napájací kábel
✓ Sieťový kábel osvetľovacej sústavy pre pozorovanie v odrazenom svetle
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
K dispozícii na prianie:
✓ 10x/22 mm okulár so stupnicou✓ 12,5x/14 mm okulár (2 ks)
✓ 15x/15 mm okulár (2 ks)
✓ 20x/12 mm okulár (2 ks)
✓ 25x/9 mm okulár (2 ks)
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Fluorescenčné mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 28.7 kg |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Obsahuje kondenzor: | Áno |
| ? Typ svetelného zdroja: | Halogénové svetlo |
| ? Umiestnenie svetelného zdroja: | Duálne |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 100 a viac |
| Typ: | Biologický, svetlo / optické |
| Hubica: | Siedentopf, otočná o 180 ° |
| Zväčšenie: | 100–400x základná konfigurácia (*voliteľne: 40–500/600/800/1000) |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinnej achromatickej objektívy s korekciou na nekonečno (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; fázový: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; parfokálna vzdialenosť: 45 mm |
| Revolverový nosič: | Pre 6 objektívov |
| Pracovná vzdialenosť: | 4,3 (10х); 8,0 (20x); 3,5 (40x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 – 75mm |
| Stolík: | 227x208mm |
| Zdvih stolíka: | Pomocou zaostrovacieho mechanizmu, mm 77/134,5 |
| Pracovný stolík: | Pevný, so sklenenou doskou s priemerom Ø118 mm a mechanickým nástavcom; držiaky misiek: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
| Kondenzor: | NA 0,6, pracovná vzdialenosť: 55 mm; fázový karuselový; s aretačnými skrutkami |
| Clona: | Nastaviteľná apertúrna clona, nastaviteľný kondenzor s irisovou clonou |
| Zaostrenie: | Koaxiálne, hrubé ostrenie (s nastavením tuhosti hrubého zaostrenia as aretačným gombíkom) a jemné ostrenie (0,002 mm) |
| S osvetlením: | Halogénové, žiarivkové |
| Regulácia jasu: | Áno |
| Napájanie: | AC sieť, 85–265 V, 50/60 Hz |
| Typ svetelného zdroja: | Odrazené svetlo: ortuťová výbojka 100 W; prechádzajúce svetlo: 12 V, 30 W halogénová žiarovka |
| Svetelné filtre: | Áno |
| Teplotný rozsah fotoaparátu: | 5...+35 , °C |
| Špeciálne vlastnosti: | Fázový kondenzor (karuselový) s voľným slotom a fázovými prstencami pre objektívy 10x, 20x a 40x; pomocný mikroskop na vystredenie prstencových clôn fázového kondenzora |
| Typ užívateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Fluorescenčný modul filtre: | Ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
| Fluorescenčný filter: | Typ filtra, excitačná vlnová dĺžka/dichroické zrkadlo/emisná vlnová dĺžka ultrafialový (UV), 320–380 nm/425 nm/435 nm; fialový (V) 380 – 415 nm/455 nm/475 nm; modrý (B) 450 – 490 nm/505 nm/515 nm; zelený (G) 495-555 nm/585 nm/595 nm |
| Možnosti použitia: | Laboratórna/lekárska |
| Metódy pozorovania: | Svetlé pole, fluorescencia, mikroskopia s fázovým kontrastom |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Digitálny fotoaparát: | Áno |
| Snímač: | SONY Exmor CMOS |
| Farebný/čiernobiely: | Čiernobiely |
| Megapixely: | 7.1 |
| Maximálne rozlíšenie: | 3200x2200x |
| Veľkosť snímača: | 1,1" (14,4x9,9 mm) |
| Rozmer pixelu: | 4.5x4.5mkm |
| Dvojstupňový termoelektrický modul (Peltierov článok) pre nastavenie teploty 42°C pod izbovou teplotou: | Áno |
| Citlivosť na svetlo: | 3354 mV pri 1/30 s |
| Pomer signálu k šumu: | 0,15 mV pri 1/30 s |
| Expozičný čas: | 0,1 ms – 1 h |
| Záznam videa: | Áno |
| Snímková frekvencia: | , fps (počet snímok za sekundu) pri rozlíšení 51,3 pri rozlíšení 3200x2200, 133,8 pri rozlíšení 1584x1100 |
| Kapacita číslic analógovo digitálneho prevodníka: | (ADC) (bit) 8/12 (voliteľná) |
| Obrazový formát: | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamov výstup: | *.wmv, *.avi, *.h264 (Windows 8 a neskoršie), *h265 (Windows 10 a neskoršie) |
| Spektrálny rozsah: | 380–650nm (s IR filtrom a antireflexným filtrom) |
| Typ uzávierky: | Globálna uzávierka |
| Vyváženie bielej: | Manuálne, automatický Kontrola expozície manuálna, automatický |
| Funkcia softvéru: | Rozmer obrazu, jas, doba expozície |
| Softvér: | MAGUS View |
| Výstup: | USB 3.0, 5 Gb/s |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 2 GB RAM, port USB 3.0, CD-ROM, 17" alebo väčší displej |
| Typ montáže: | C-mount Telo CNC zliatina hliníka |
| Napájanie fotoaparátu: | DC, 5 V, z portu USB počítača; 12 V, 3 A adaptér pre Peltierov článok |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50, °C |
| Rozsah prevádzkovej vlhkosti: | 30 – 80, % |
| Veľkosť balenia (DxŠxV): | 38x61x82 cm |
| Hmotnosť: | 28,7kg |
